Проверка газораспределения двигателей 1.4i/1.6i

            0

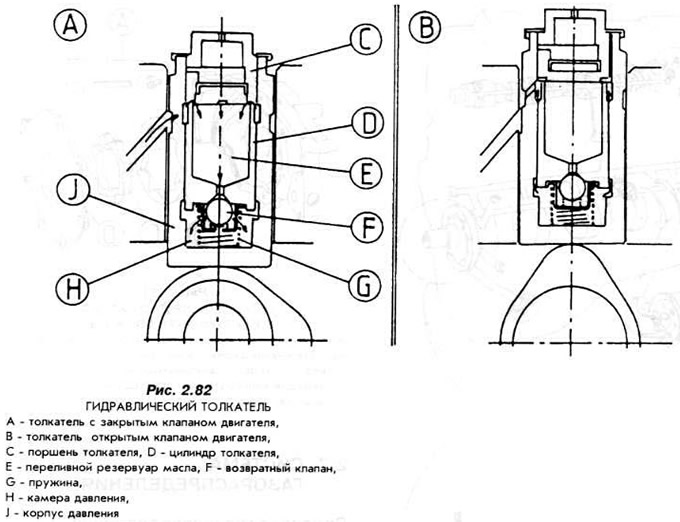

Распредвал приводит в действие клапаны при помощи рычагов и гидравлических толкателей. В регулировке зазоров клапанов нет необходимости, так как гидравлические толкатели постоянно гасят зазор до нуля (рис. 2.82).



Гидравлические толкатели всегда должны находиться в монтажном положении, в противном случае толкатель выйдет из строя.

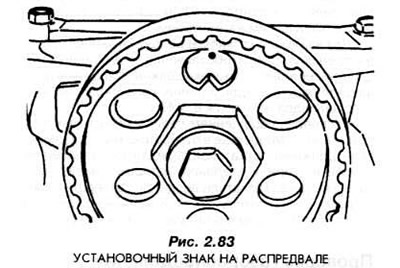

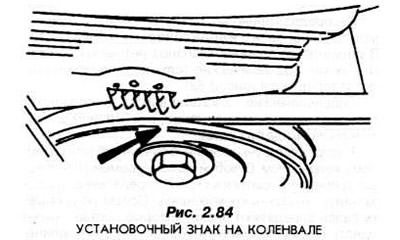

Распредвал функционально связан зубчатым ремнем с коленвалом. В любой момент времени распредвал должен находиться в строго определенном положении по отношению к коленвалу. Основную установку валов определяют знаки, которые соответствуют однозначному положению поршня первого цилиндра в ВМТ - см. рис. 2.83 и 2.84.

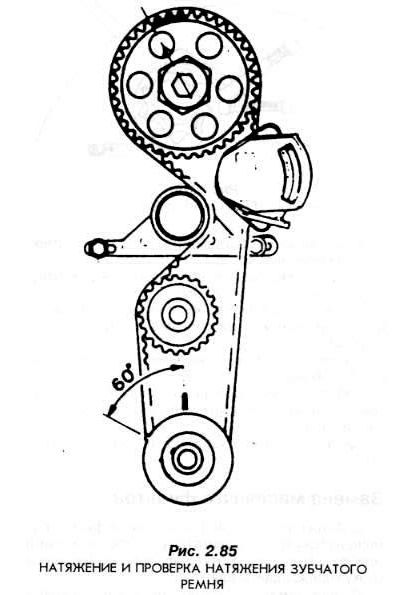

Зубчатый ремень, который приводит распредвал, должен быть соответствующим образом натянут. Для этого служит натяжитель, помещенный на торцевой стенке двигателя (рис. 2.85). Для измерения натяжения зубчатого ремня привода газораспределения служит динамометр 21-113.



Фазы газораспределения приведены в разделе 2.4 "Головка блока".
