Разборка карбюратора

            0

Вымойте карбюратор снаружи.

Снимите верхнюю часть карбюратора, отвинтив для этого два болта.

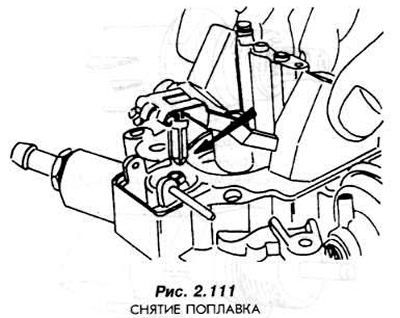

Осторожно выньте ось поплавка и достаньте поплавок с иголкой (рис. 2.111).



Вывинтите гнездо игольчатого клапана.

Обратите внимание на снятую прокладку. Во время сборки необходимо будет использовать прокладку точно такой же толщины.

Вывинтите клапан, который выключает холостой ход двигателя (закрывает подачу топлива к жиклеру холостого хода).

Снимите оба главных воздушных жиклера.

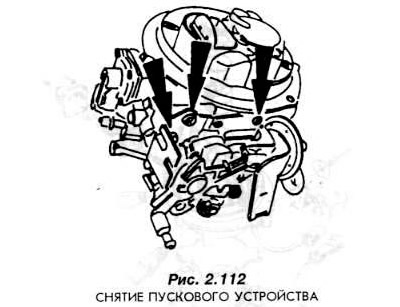

Вывинтите целиком пусковое устройство (рис. 2.112).



Выньте эмульсионную трубку.

При вывинчивании жиклеров обозначьте места их последующего ввинчивания.

Осторожно выньте трубку впрыска ускорительного насоса.

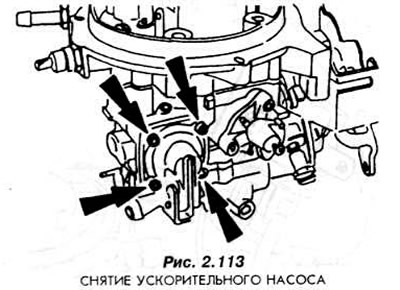

Вывинтите ускорительный насос и выньте остальные детали (рис. 2.113).

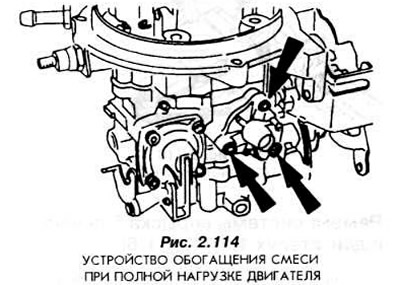

Вывинтите (рис. 2.114) обогатителэное устройство (полной нагрузки двигателя).



Выньте диафрагму.

Выньте устройство регулировки частоты вращения холостого хода двигателя (рис. 2.115).
