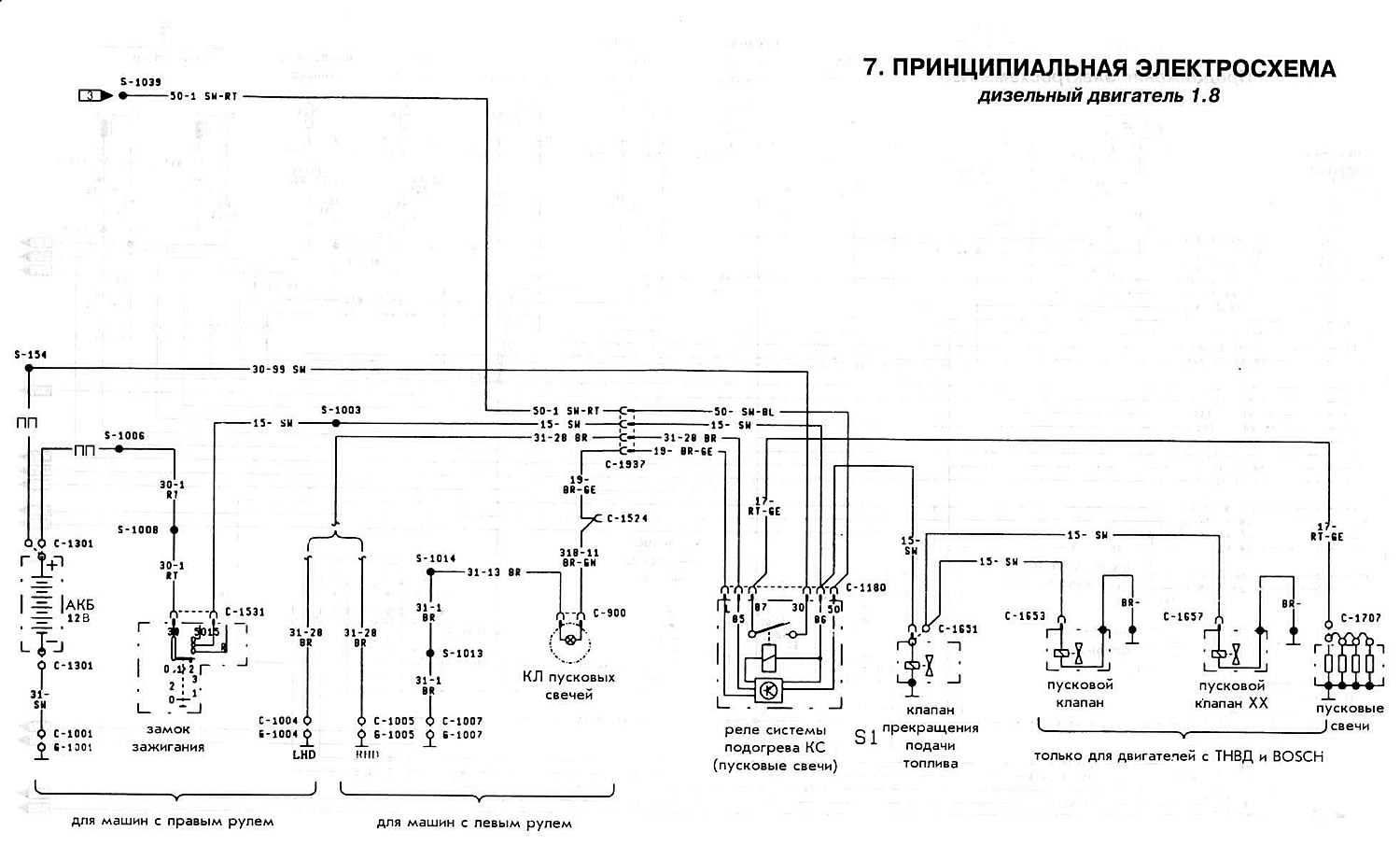

Принципиальная электросхема дизель 1.8

Принципиальная электросхема

Дизельный двигатель 1.8

Открыть в новом окне
