Комбинация приборов

Снятие. Модели до 1996 года

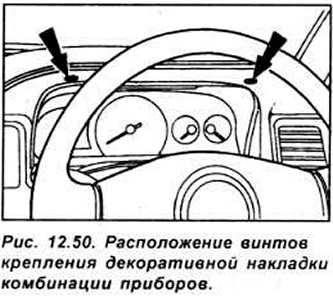

Снимите провод массы с аккумулятора. Снимите рулевое колесо. Отвинтите сверху в задней части 2 винта крепления декоративной накладки комбинации приборов и снимите ее. освобождая в нижней части из скоб крепления (см. рис. 12.50).

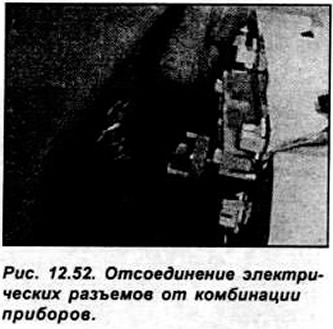

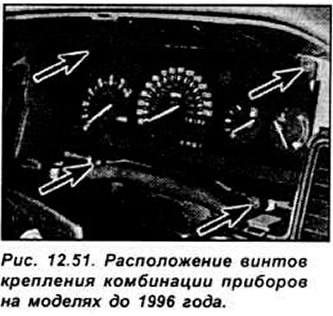

Отвинтите 4 винта крепления комбинации приборов и извлеките комбинацию приборов из панели приборов. В задней части комбинации приборов отключите электрические разъемы и трос привода спидометра. Если в комбинации приборов установлен тахометр не кладите комбинацию приборов на лицевую сторону, так как силиконовая жидкость может вытечь их тахометра (см. рис. 12.51, 12.52).

Модели с 1996 года

Снимите провод массы с аккумулятора. Отвинтите 2 винта крепления и снимите верхний кожух рулевой колонки. Отвинтите 4 винта крепления и снимите нижний кожух рулевой колонки. Снимите рулевое колесо.

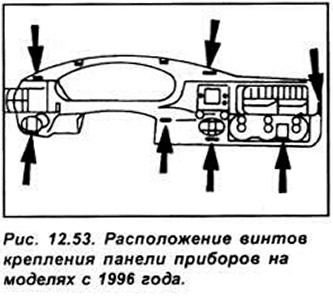

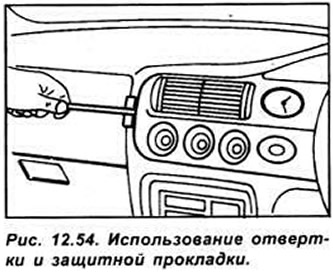

С помощью рычага снимите 3 ручки управления отопителем. Отвинтите 2 винта крепления с верхней обратной стороны декоративной накладки комбинации приборов. Освободите накладку комбинации приборов, из скоб крепления используя отвертку с защитной прокладкой или тканью. Извлеките комбинацию приборов и отсоедините электрические разъемы (см. рис. 12.53, 12.54).





Отвинтите 4 винта крепления комбинации приборов. Потяните комбинацию приборов на себя и отключите электрические разъемы и трос привода спидометра.

Установка

Установка производится в последовательности обратной снятию.
