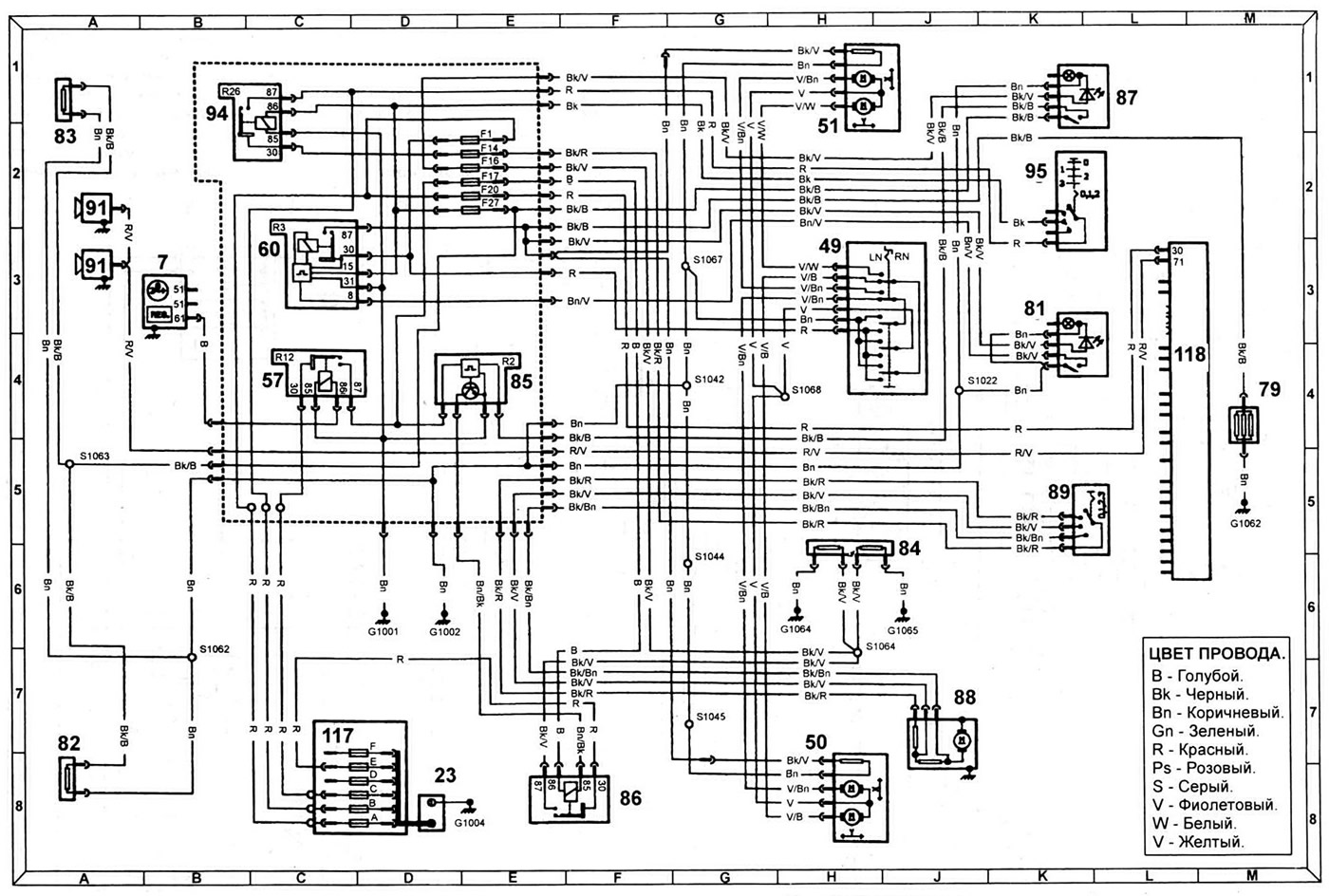

Диаграмма 11. Система сигнализации, отопления, обогрева стекол и зеркал (до 1995 года)

Диаграмма 11. Система сигнализации, отопления, обогрева стекол и зеркал автомобилей изготовленных до 1995 года.



7 - генератор, 23 - аккумулятор, 49 - переключатель управления зеркалом с электроприводом, 50 - левое зеркало с электроприводом, 51 - правое зеркало с электроприводом, 57 - реле управления двигателем, 79 - обогреватель заднего стекла, 80 - реле обогревателя заднего стекла, 81 - выключатель обогревателя заднего стекла, 82 - обогрев левого сопла омывателя, 83 - обогрев правого сопла омывателя, 84 - обогреватель ветрового стекла, 85 - реле обогревателя ветрового стекла, 86 - реле обогревателя ветрового стекла, 87 - выключатель обогревателя ветрового стекла, 88 - двигатель вентилятора отопителя, 89 - выключатель вентилятора отопителя, 91 - звуковой сигнал, 94 - реле зажигания, 95 - замок зажигания, 117 - блок предохранителей в моторном отсеке, 118 - многофункциональный переключатель.
