Снятие


Снимите колпак с переднего колеса с требуемой стороны. Используя маленькую выколотку, разблокируйте гайку крепления ступицы переднего колеса.

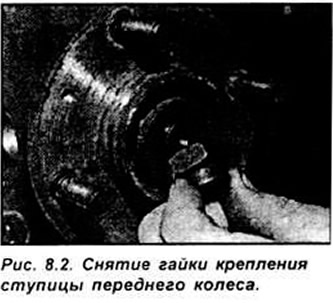

Отвинтите гайку на пол-оборота. Ослабьте гайки крепления колеса Поднимите переднюю часть автомобиля и зафиксируйте на подставках. Снимите соответствующее переднее колесо и отвинтите гайку крепления ступицы. Снимите ступицу (см. рис. 8.2).



Отвинтите 2 болта крепления суппорта переднего колеса, не отсоединяя тормозной шланг. Используя мягкую проволоку подвесьте суппорт к стойке.

Отсоедините шаровой шарнир рулевой тяги от поворотного кулака.

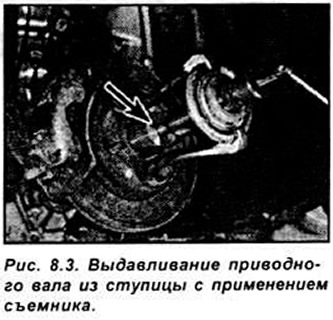

Снимите поперечный рычаг. При этом сначала отвинтите болт крепления на кронштейне, затем гайку на шаровом шарнире, удерживая от проворачивания болт ключом. Извлеките приводной вал из ступицы, потянув ступицу на себя от автомобиля. Не извлекайте полностью приводной вал из ступицы. Если приводной вал не выходит из ступицы, используйте молоток или съемник для его извлечения (см. рис. 8.3).

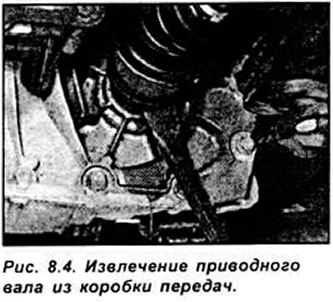

Извлеките приводной вал из коробки передач. Для этого вставьте между внутренним ШРУСом и картером коробки передач монтировку и в то время когда помощник будет тянуть приводной вал наружу, сильным резким ударом по концу монтировки выбейте приводной вал из зацепления в полуосевой шестерне дифференциала (см. рис. 8.4). Вместо извлеченного приводного вала вставьте в коробку передач пластмассовые или деревянные заглушки.

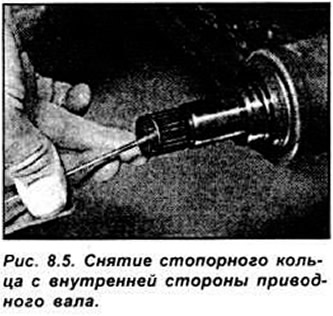

Извлеките приводной вал из ступицы. Снимите стопорное кольцо из канавки на внутренней части приводного вала.

При установке приводного вала необходимо установить новое стопорное кольцо и штифт блокировки гайки крепления шарового шарнира (см. рис. 8.5).



Установка


Установите новое стопорное кольцо в канавку на внутренней стороне приводного вала.

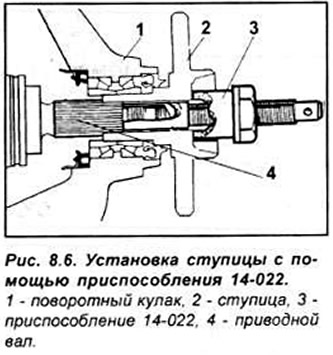

Тщательно очистите и смажьте шлицевые части приводного вала и ступицы. Вставьте приводной вал в ступицу и используя приспособление 14-022 полностью затяните приводной вал в ступицу. Снимите приспособление, установите на вал шайбу и навинтите новую гайку не затягивая.

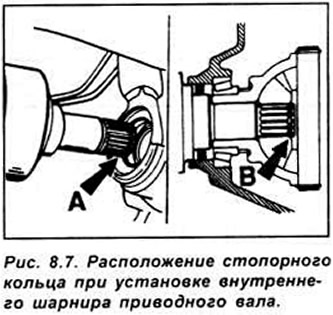

Извлеките временно установленную гробку с коробки передач. Смажьте рабочие кромки уплотнительного кольца дифференциала и вставьте внутренний конец приводного вала в коробку передач. Совместите шлицы на валу и коробке передач и вдавите приводной вал до фиксации его стопорным кольцом (см. рис. 8.7).



Привинтите поперечный рычаг, вставив шаровой шарнир в поворотный кулак и затяните требуемым моментом.

Внимание. При установке поперечного рычага ни в коем случае не проворачивайте болт Тогх.

Подсоедините шаровой шарнир рулевой тяги к поворотному кулаку.


Установите суппорт тормоза и закрепите болтами, затянув их требуемым моментом.

Установите колесо, слегка навинтив гайки крепления.

Установите новую гайку ступицы и затяните ее насколько возможно. Проверьте легкость вращения колеса, чтобы проверить правильность установки подшипников. Опустите автомобиль и окончательно затяните гайку крепления ступицы требуемым моментом. Зафиксируйте гайку от отвинчивания, используя выколотку. Зачеканьте буртик гайки в паз приводного вала.

Затяните гайки крепления колеса требуемым моментом. Проверьте уровень масла в коробке передач.
