Игольчатый клапан поплавковой камеры

            0

Работа игольчатого клапана определяет уровень топлива в поплавковой камере.

Снятие и установка



1. Снять провод массы с аккумулятора и воздушный фильтр.

2. Снять провода с автоматического пускового устройства.

3. Снять топливные шланги.

4. Отвинтить 6 болтов крепления крышки карбюратора и, соблюдая осторожность, снять ее.

5. Извлечь ось поплавка и снять поплавок.

6. Извлечь игольчатый клапан.

7. Вывинтить корпус игольчатого клапана.

8. Перед установкой проверить состояние конусной поверхности острия иглы.

9. Ввинтить корпус игольчатого клапана с новой медной прокладкой.

10. Вставить игольчатый клапан, поплавок и ось поплавка.

Проверка регулировки поплавка



11. Установить верхнюю часть карбюратора таким образом, чтобы игольчатый клапан был закрыт, но шарик клапана не должен быть утоплен.

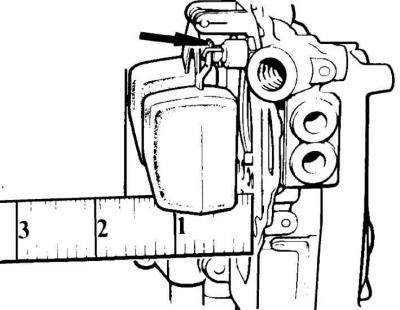

12. Измерить расстояние от прокладки верхней части карбюратора до дна поплавка.



13. При несоответствии полученного размера требуемому подогнуть упорный язычок (показан стрелкой) на поплавке.

14. Установить верхнюю часть карбюратора и остальные ранее снятые элементы.
