Установка головки блока цилиндров

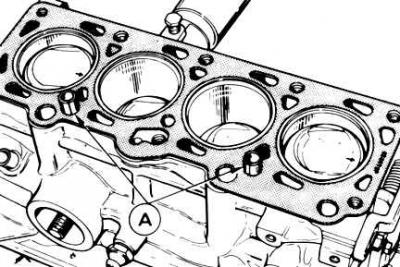

1. Проверить наличие и надежность крепления направляющих втулок А на блоке цилиндров двигателя.

2. Провернуть коленчатый вал в положение, при котором все поршни находятся на одинаковой высоте в цилиндрах.

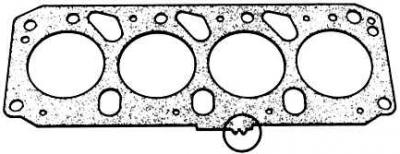

3. Установить новую прокладку головки блока цилиндров меткой "Oben-top" вверх. Прокладки головки блока цилиндров имеют маркировку в виде зубьев или отверстий в зависимости от толщины прокладки.

4. Установить головку блока цилиндров.

5. Вставить болты крепления головки с шайбами и затянуть их в определенной последовательности требуемыми моментами (см. рис. Последовательность затягивания болтов крепления головки блока цилиндров).

Внимание! Обязательно использовать только новые болты.

6. Установить шкив распределительного вала.

7. Установить зубчатый ремень.

8. Дальнейшая установка производится в последовательности обратной снятию.

9. Залить в двигатель охлаждающую жидкость.

10. Проверить уровень масла в двигателе.

11. Проверить установку момента зажигания.
