Вид на моторный отсек и технические характеристики

            0

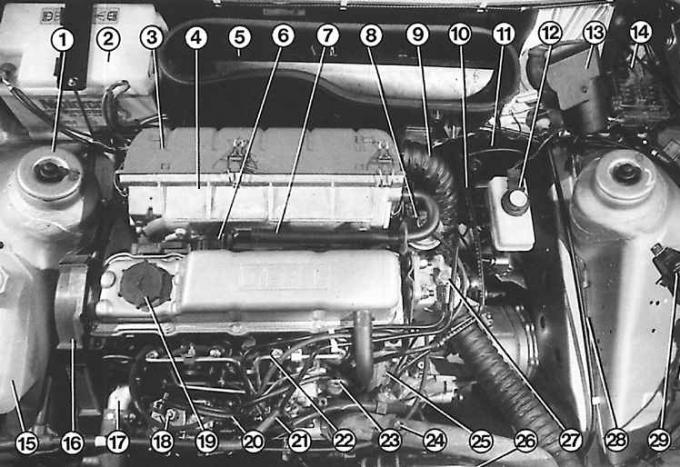

Моторный отсек с дизельным двигателем





1 – правая стойка; 2 – аккумулятор; 3 – крышка воздушного фильтра; 4 – корпус воздушного фильтра; 5 – воздухозаборник отопителя; 6 – заборник подогретого воздуха; 7 – патрубок; 8 – клапан; 9 – впускной шланг; 10 – шланг вакуумного усилителя тормозов; 11 – вакуумный усилитель тормозов; 12 – бачок с тормозной жидкостью; 13 – электродвигатель стеклоочистителя; 14 – электрический блок; 15 – расширительный бачок; 16 – крышка зубчатого ремня; 17 – шланг к радиатору; 18 – топливный насос высокого давления; 19 – маслозаливная крышка; 21 – шланг к расширительному бачку; 22 – топливная трубка; 23 – измеритель уровня масла; 25 – вакуумный насос усилителя тормозов; 26 – вентилятор радиатора; 27 – топливный фильтр; 28 – трос сцепления; 29 – реле подогрева


Дизельные двигатели с самовоспламенением топлива и промежуточным впрыском в камеру сгорания, четырехтактные, четырехцилиндровые, рядные, охлаждаемые жидкостью, с распределительным валом в головке блока цилиндров, установлены поперечно. Цилиндры выполнены непосредственно в блоке цилиндров двигателя и не могут заменяться. При ремонте производится расточка цилиндров и последующее хонингование, после чего необходимо устанавливать поршни увеличенного размера. Головка блока цилиндров, как и блок цилиндров, изготовлена из серого чугуна.

Техническая характеристика



Параметр Двигатель 1,6 дм3Двигатель 1,8 дм3
Тип LTBRTA/ RTB
Диаметр цилиндра 80 мм82,5 мм
Ход поршня 80 мм82 мм
Рабочий объем 1608 см31753 см3
Степень сжатия 21,521,5
Номинальная мощность 40 кВт (54 л.с.)44 кВт (60 л.с.)
Номинальное число оборотов 4800 об/мин4800 об/мин
Максимальный крутящий момент 95 Нм110 Нм
Число оборотов при максимальном крутящем моменте 3000 об/мин2500 об/мин
Максимальное число оборотов кратковременно 5350 ± 50 об/мин5350 ± 50 об/мин
