Принцип работы дизельного двигателя

            0

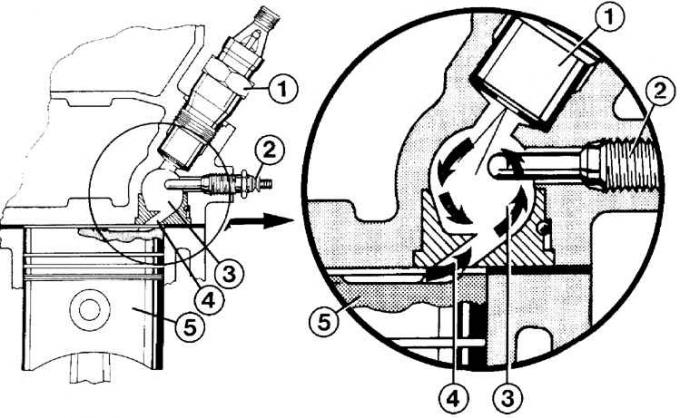

Вихревая камера





1 – форсунка; 2 – свеча накаливания; 3 – вихревая камера; 4 – канал; 5 – поршень


При работе дизельного двигателя свежий воздух, пройдя через фильтр, засасывается в цилиндры и сильно сжимается, в результате чего происходит его разогрев до высокой температуры. Когда поршень приближается к положению верхней мертвой точки в такте сжатия, в сжатый и разогретый воздух впрыскивается дизельное топливо и происходит его самовоспламенение.

Для облечения запуска холодного двигателя применяются две автономные системы. Одна из систем при холодном пуске поддерживает повышенные обороты холостого хода до прогрева двигателя.

Вторая система служит для улучшения воспламенения топлива в цилиндрах в момент пуска. В вихревых камерах каждого цилиндра установлены свечи накаливания. Перед запуском двигателя на них подается напряжение, что показывает загорание контрольной лампочки на комбинации приборов. В течение нескольких секунд свечи накаляются до высокой температуры и контрольная лампочка гаснет, что служит сигналом для запуска двигателя. Раскаленные свечи поднимают температуру в вихревой камере и облегчают воспламенение топлива. Необходимо отметить, что свечи отключаются не сразу после запуска двигателя, а спустя некоторое время, позволяя двигателю выйти на нормальный рабочий режим. Выход из строя даже одной свечи ведет к затрудненному запуску двигателя с перебоями в работе и сильной вибрацией.


Топливная система предназначена для очистки и подачи в цилиндры двигателя распыленного топлива в необходимом для соответствующего режима работы количестве.

В систему питания входят установленный сзади топливный бак, топливный фильтр, топливный насос высокого давления, форсунки, топливопроводы высокого и низкого давления.

Подкачивающим насосом топливо забирается из бака и направляется к фильтру. Фильтром задерживаются механические примеси и вода, содержащаяся в топливе. В корпусе топливного насоса смонтирован насос ручной подкачки топлива. Очистившись в фильтре, топливо поступает к топливному насосу высокого давления.

Количество подаваемого в цилиндры топлива регулируется дозатором, управляемым тросом от педали акселератора. Угол опережения впрыска изменяется в зависимости от оборотов двигателя механическим центробежным регулятором, встроенным в ТНВД.

Топливный насос высокого давления не требует обслуживания. Привод топливного насоса осуществляется от коленчатого вала на двигателе с рабочим объемом 1,6 дм3 через три прямозубых шестерни или на двигателе с рабочим объемом 1,8 дм3 – через дополнительный зубчатый ремень.

Для остановки двигателя имеется электромагнитный клапан. При запуске двигателя на обмотку клапана подается напряжение 12 В клапан открывается и пропускает топливо к насосу и форсункам. При выключении двигателя поворотом ключа в замке зажигания выключается топливный клапан и перекрывается подача топлива.

Топливный насос под высоким давлением через трубопроводы подает топливо к форсункам, которые установлены в головке блока цилиндров около камер сгорания. Форсунки впрыскивают топливо в вихревые камеры, в которых и происходит воспламенение топлива.


Форсунки представляют собой клапан, который открывается при строго определенном давлении топлива (110–120 бар). Распылитель, находящийся на нижнем конце форсунки, формирует факел распыляемого топлива требуемой формы. Отсечка топлива производится иглой под воздействием пружины форсунки. Распылитель и игла являются узлом прецизионной точности и требуют аккуратного обращения при ремонте. Излишки топлива после отсечки просачиваются вдоль иглы, смазывая ее, и по обратному трубопроводу отводятся в бак.

Исправность и правильная регулировка форсунок очень важны для нормальной работы двигателя. Если распылитель форсунки не обеспечивает факел требуемой формы или происходит плохая отсечка, двигатель начинает работать с вибрацией, появляются сильные механические стуки, повышается дымление.

Внимание! Давление впрыска является регулируемым параметром. Во время эксплуатации двигателя давление впрыска часто падает, поэтому форсунку необходимо периодически проверять и, при необходимости, регулировать.


Необходимо отметить, что распылители от разных моделей двигателей внешне одинаковы, но имеют разные характеристики, в частности, форму факела, поэтому следует применять только те новые распылители, которые рассчитаны на данную модель.

С ноября 1987 года двигатель с рабочим объемом 1,6 дм3 оборудуется системой рециркуляции отработанных газов. Часть отработанных газов, при этом проступает в цилиндры двигателя и сжигается. Система клапанов обеспечивает правильное дозирование рециркулируемых газов. Температурный датчик, расположенный на корпусе термостата системы охлаждения, прерывает работу системы при температуре двигателя ниже 60°С. Система рециркуляции отработанных газов не требует обслуживания. Только после снятия топливного насоса высокого давления можно проверить и, при необходимости, отрегулировать вакуумный регулирующий клапан.
