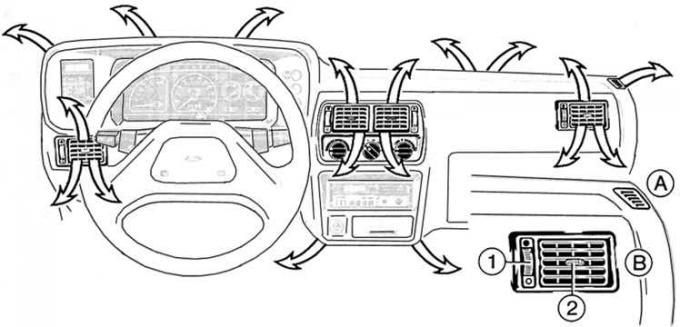

Боковые сопла системы вентиляции
А – боковые нерегулируемые сопла;
В – боковые сопла;
1 – рифленое колесо открытия и закрытия сопла;
2 – регулятор направления потока воздуха
Температура и направление подачи воздуха (к ветровому стеклу или ногам) регулируется переключателями. Объем и направление подачи воздуха в средних и боковых соплах регулируются рифлеными колесами. Стекла передних дверей обдуваются жестко закрепленными на панели соплами.

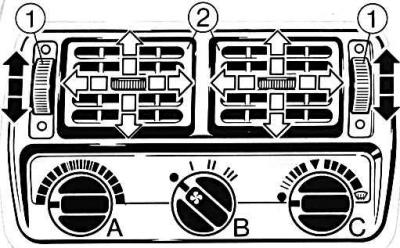

Ручки регулировки системы отопления и вентиляции
А – ручка регулировки температуры подаваемого в салон воздуха
Поворот влево (голубой сектор шкалы) – холодный воздух, поворот вправо (красный сектор шкалы) – горячий воздух.
В – трехступенчатый переключатель вентилятора отопителя
- 1 – малая скорость вентилятора;
- 2 – средняя скорость вентилятора;
- 3 – высокая скорость вентилятора.
Положение вентилятора 2 и 3 используются для быстрого прогрева салона в холодное время или вентиляции салона в жару.
С – распределитель потока воздуха
Закрыто.
Поток воздуха направлен в ноги. В положении между
и
малый поток воздуха направлен в ноги.
Поток воздуха направлен на ветровое стекло. В промежуточных положениях происходит распределение воздуха и в ноги и на ветровое стекло.
Для удаления конденсированной влаги с ветрового стекла или для его размораживания необходимо установить ручки управления в крайнее правое положение.
