Панель приборов автомобиля
Общая информация. Инструкция по эксплуатации. Форд Эскорт 4

            0

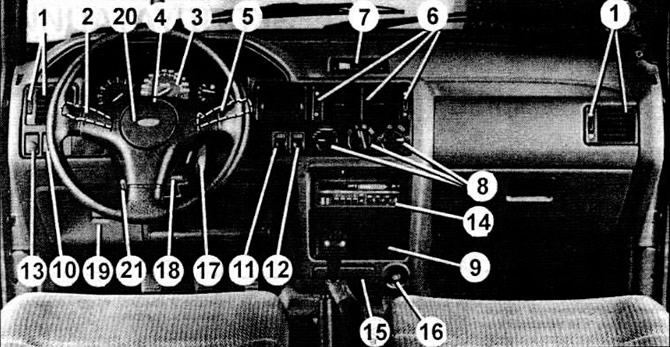

Панель приборов (ранняя версия)




1 - боковые сопла системы вентиляции.
2 - переключатель освещения и поворотов.
3 - комбинация приборов.
4 - кнопка включения световой аварийной сигнализации.
5 - переключатель очистителя и омывателя стекол.
6 - центральное сопло системы вентиляции.
7 - часы.
8 - ручки управления системой вентиляции и отопления.
9 - ниша.
10 - выключатель обогрева переднего стекла с контрольной лампочкой.
11 - выключатель обогрева заднего стекла с контрольной лампочкой.
12 - выключатель задних противотуманных огней с контрольной лампочкой.
13 - выключатель передних противотуманных огней с контрольной лампочкой.
14 - радиоприемник.
15 - пепельница.
16 - прикуриватель.
17 - замок зажигания.
18 - ручка открытия капота.
19 - коробка предохранителей.
20 - включатель звукового сигнала.
21 - ручка регулировки положения рулевого колеса.


Панель приборов (поздняя версия)




1 - боковые сопла системы вентиляции.
2 - переключатель освещения и поворотов.
3 - включатель звукового сигнала и подушка безопасности.
4 - кнопка включения световой аварийной сигнализации.
5 - комбинация приборов.
6 - переключатель очистителя и омывателя стекол.
7 - часы.


8 - центральное сопло системы вентиляции.
9 - ручки управления системой вентиляции и отопления.
10 - радиоприемник.
11 - выключатель обогрева переднего и заднего стекла с контрольной лампочкой.
12 - замок зажигания.
13 - ручка открытия капота.
14 - корректор наклона света фар.
15 - выключатель передних и задних противотуманных огней с контрольной лампочкой.
