Модели с барабанными тормозами

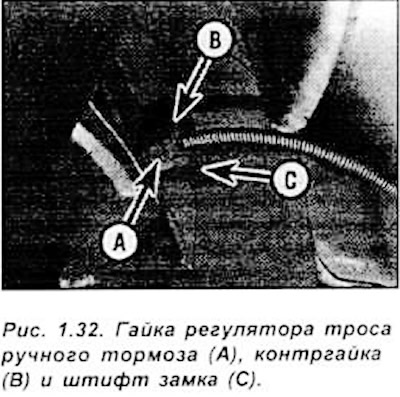

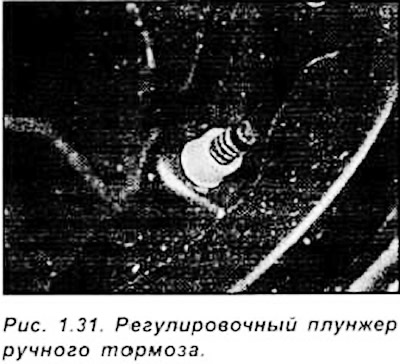

Проверка правильности регулировки ручного тормоза производится измерением хода, в плунжерах регулятора ручного тормоза. Плунжеры расположены на внутренней стороне каждого заднего щита барабанного тормоза. Общий ход из двух объединенных плунжеров должен находиться между 0.5 и 2.0 мм (см. рис. 1.31, 1.32).





Если ход плунжеров выходит за указанные пределы необходимо произвести регулировку.

При проведении регулировки необходимо использовать новый штифт замка.

Для регулировки ручного тормоза, сначала полностью отпустить ручной тормоз, затем несколько раз нажать на педаль ножного тормоза для установки автоматических регуляторов. Извлеките штифт блокирования из втулки регулятора затем поверните втулку, чтобы установить общий ход плунжеров в пределах 0.5-2.0 мм. Поверните гайку блокирования вручную до контакта с втулкой регулирования. Удержите контргайку гаечным ключом, и поворотом затяните регулировочную втулку.
Зафиксируйте регулировку, вставляя новый штифт замка.

Модели с дисковыми тормозами


Снимите пробку из задней крепежной пластины тормоза, внизу задней части тормозного суппорта.

С отпущенным ручным тормозом, вставьте отвертку через отверстие под пробку, и вставьте конец отвертки в зубья колеса регулятора. Переместите отвертку вверх и вниз, чтобы повернуть колесо регулятора по мере необходимости, до зацепления отвертки за зубья.


Вывинтите колесо регулятора до его полного освобождения.

Повторите эти процедуры на другом тормозном узле, затем проверьте действие ручного тормоза.
