Крышка зубчатого ремня
Двигатель. Zetec и Zetec-E. Форд Эскорт 4

Главная > Escort > Эскорт 4 > Двигатель > Zetec и Zetec-E > Крышка зубчатого ремня
            0

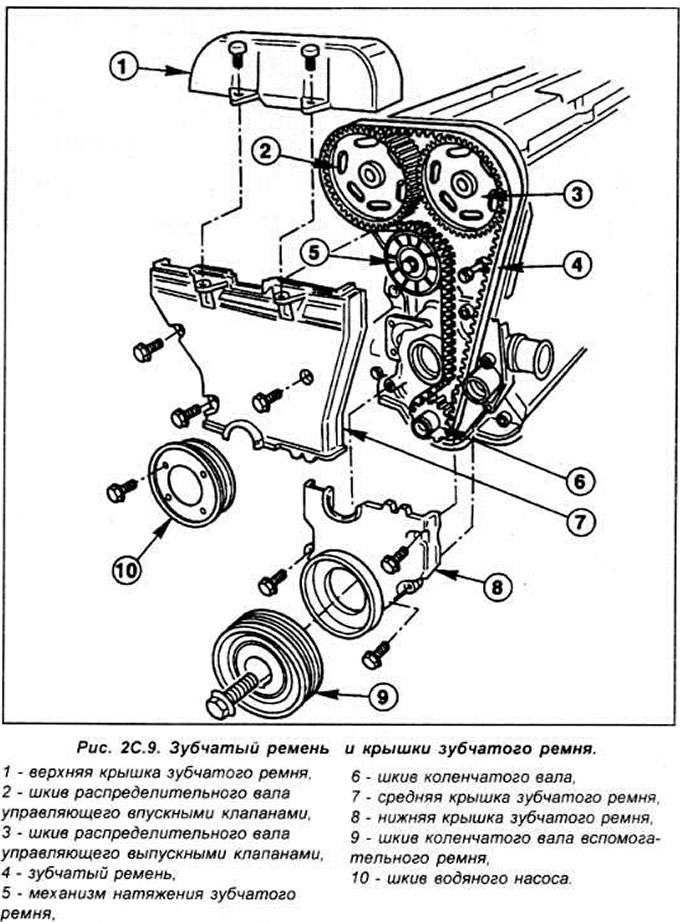

Верхняя крышка




Отвинтите два болта крепления верхней крышки и снимите крышку. Установка производится в последовательности обратной снятию.

Средняя крышка


Отвинтите гайку, крепящую скобу поддержки трубы рулевого привода с усилителем к стойке в задней части средней крышки зубчатого ремня. Снимите бачок усилителя тормозной системы вверх из подвески установки, и переместите его в сторону.

Ослабьте болты шкива водяного насоса. Снимите верхнюю крышку зубчатого ремня.

Снимите вспомогательный приводной ремень. Отвинтите болт и снимите шкив водяного насоса.

Отвинтите болты крепления средней крышки (один болт в передней части, и два сзади - вверху и внизу) и снимите крышку.

Установка производится в последовательности обратной снятию.

Нижняя крышка

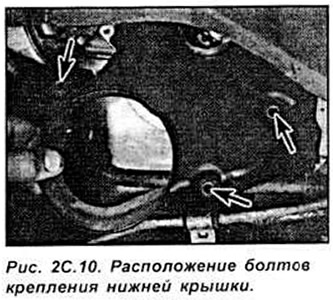

Снимите шкив коленчатого вала. Отвинтите три болта крепления нижней крышки и снимите ее (см. рис. 2С.10).



Установка производится в последовательности обратной снятию

Внутренний щит


Удалите зубчатый ремень, механизм натяжения и шкивы распределительного вала.

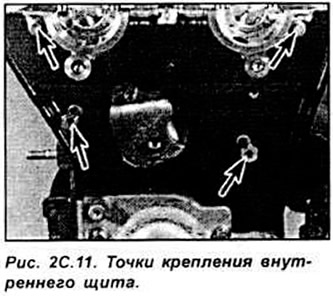

Щит привинчен к головке блока цилиндров двумя болтами сверху, и двумя стойками внизу; отвинтите их, и снимите щит (см. рис. 2С.11).



Установка производится в последовательности обратной снятию.
