Топливный насос BOSCH
Двигатель. Ремонт дизельных. Форд Эскорт 4

            0


Регулировка числа оборотов холостого хода

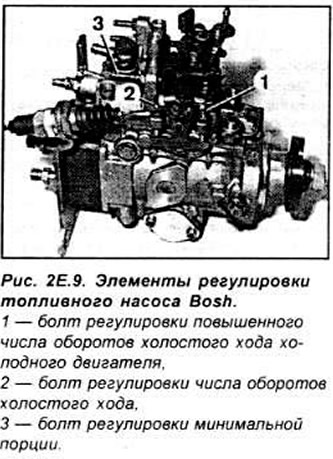

Измерьте число оборотов холостого хода и, если оно не лежит в пределах 840-870 об/мин. отрегулируйте на 850 об/мин болтом (2. рис. 2Е.9).



Расположите пластину толщиной 0.5 мм между рычагом ускорения на топливном насосе и болтом (3. рис 2Е.9) регулировки минимальной порции Число оборотов не должно измениться. Если изменяется, то следует изменить положение болта регулировки минимальной порции.

Если число оборотов не изменилось, то замените пластину толщиной 0,5 мм на пластину толщиной 1,0 мм. Число оборотов должно увеличиться. Если увеличения не произойдет, следует изменить положение болта регулировки минимальной порции.

Регулировка минимальной порции


Отвинтите зажим троса сервомотора повышенного числа оборотов холостого хода и зажмите его на конце троса таким образом, чтобы сервомотор не мог функционировать.

Расположите пластину толщиной 0,5 мм между рычагом ускорения на топливном насосе и болтом (3. рис. 2Е.9) регулировки минимальной порции. Отвинтить болт (3) на один оборот и отрегулируйте болтом (2. рис. 2Е.9) число оборотов холостого хода на 850 об/мин. Повторите последние операции, пока поворот болта регулировки минимальной порции перестанет оказывать влияние на число оборотов холостого хода.


Замените пластину толщиной 0,5 мм на пластину толщиной 1,0 мм и таким образом установите болт регулировки минимальной порции, чтобы число оборотов составляло 860 - 870 об/мин.

Извлеките пластину толщиной 1 мм и запишите число оборотов холостого хода двигателя.

Снова установите пластину толщиной 0.5 мм Число оборотов холостого хода не должно измениться.

Отрегулируйте положение зажима троса ускоренного холостого хода таким образом чтобы между зажимом и рычагом существовал зазор 1 мм (при теплом двигателе).

Регулировка повышенного числа оборотов холостого хода


Переместите рычаг повышенного числа оборотов до упора в болт (1. рис. 2Е.9). Число оборотов должно увеличиться до значения 1180-1200 об/мин. Если это условие не выполнено отрегулируйте обороты, соответственно изменяя положение болта (1).
