Снятие


Снимите провод массы с аккумулятора.

Снимите верхнюю крышку зубчатого ремня и крышку головки.

На двигателях с карбюратором снимите топливный насос. На двигателях РТЕ снимите датчик положения распределительного вала.

Снимите катушку зажигания, подвеску поддержки и конденсатор с торца головки блока цилиндров.

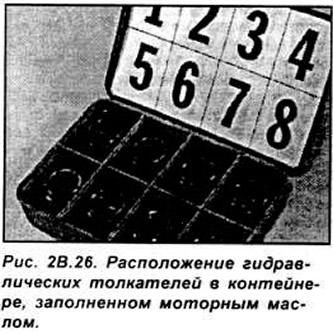

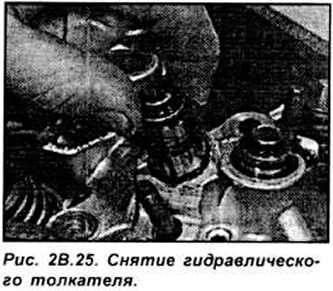

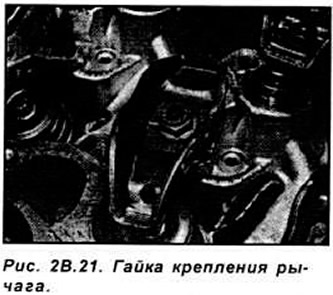

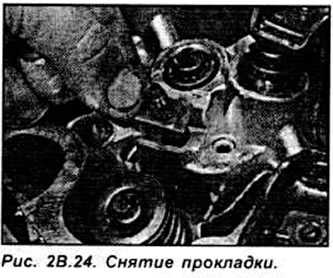

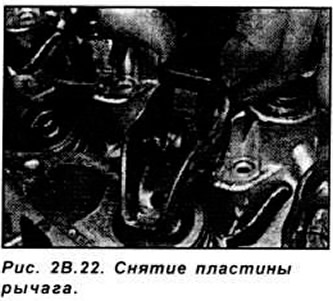

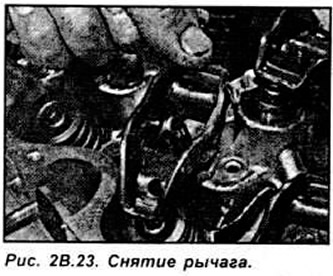

Отвинтите гайки крепления рычагов привода клапанов. При установке рычагов необходимо использовать новые гайки. Снимите рычаги привода клапанов и гидравлические толкатели. Рычаги привода клапанов, гидравлические толкатели, направляющие и дистанционные пластины необходимо промаркировать липкой лентой или разложить по комплектам таким образом, чтобы при сборке они встали на свои места (см. рис. 2В.21-2В.26)













Проверните коленчатый вал двигателя до совмещения меток на шкиве распределительного вала и головке блока цилиндров, а также на шкиве коленчатого вала и корпусе масляного насоса.

Снимите шкив распределительного вала.

Извлеките уплотнительное кольцо распределительного вала.

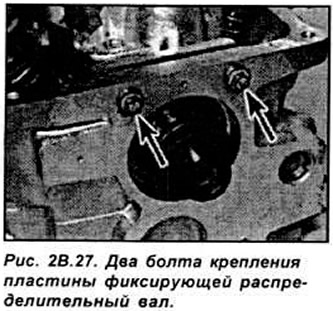

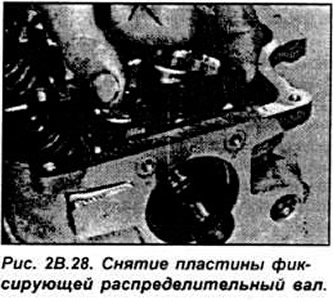

Отвинтите два болта со стороны привода. снимите пластину фиксирующую распределительный вал (см. рис 2В.27, 2В.28).

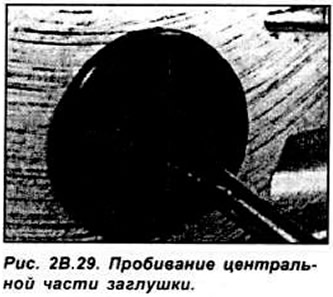

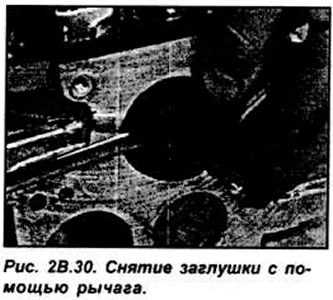

С задней стороны головки блока цилиндров снимите заглушку распределительного вала (см. рис. 2В.29, 2В.30).

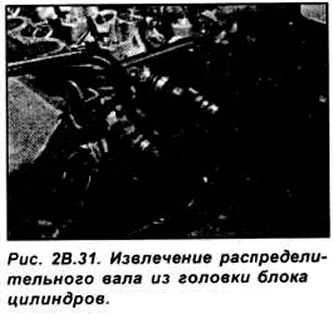

Извлеките распределительный вал из головки блока цилиндров через отверстие крепления распределителя зажигания (см. рис. 2В.31).



Проверка


Очистите и осмотрите снятые детали на износ.

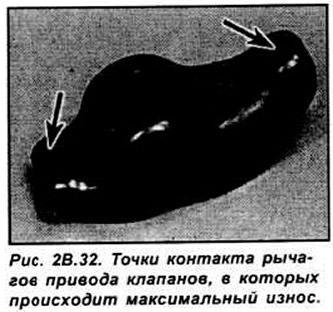

Проверьте состояние рычагов привода клапанов и поверхности рычагов, находящихся в контакте с торцами стержней клапанов, на величину износа, наличие царапин и рисок.

Сравните предварительно измеренный люфт распределительного вала с требуемым значением. Если люфт превышает требуемое значение, пластина фиксации распределительного вала подлежит замене.

Установка


Установка производится в последовательности обратной снятию, с учетом следующих замечаний.

Перед сборкой смазать моторным маслом подшипники распределительного вала, распределительный вал и пластину фиксации. После затягивания болтов крепления фиксирующей пластины, проверьте люфт распределительного вала.

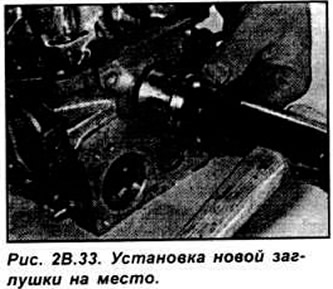

После установки распределительного вала, установите новое уплотнительное кольцо, и новую заглушку с задней стороны головки блока цилиндров (см. рис. 2В.33).





Смажьте гидравлические толкатели маслом перед установкой на прежнее место в их первоначальные местоположения в головке блока цилиндров.

Смажьте, установите на место рычаги клапанов и закрепите их новыми гайками. Прежде чем каждый рычаг затягивается гайкой, необходимо соответствующий толкатель клапана установить в самой низкой точке (в контакте с кругом основания кулачка). Поверните кулачок распределительного вала (за болт шкива коленчатого вала) по мере необходимости, чтобы достигнуть этого положения.
