Очистка генератора и замена регулятора напряжения
Двигатель. Система зарядки и пуска. Форд Эскорт 4

Главная > Escort > Эскорт 4 > Двигатель > Система зарядки и пуска > Очистка генератора и замена регулятора напряжения
            0


Снимите отрицательную клемму с аккумулятора. Снимите генератор с двигателя.



Генераторы Bosch К1-55А и К1-70А

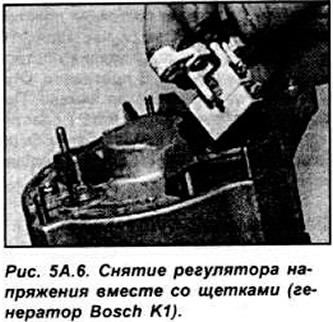

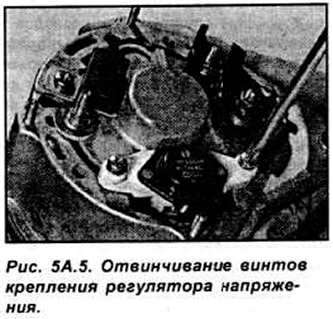

Отвинтите 2 винта и снимите регулятор со щетками с задней части генератора (см. рис. 5А.5, 5А.6).

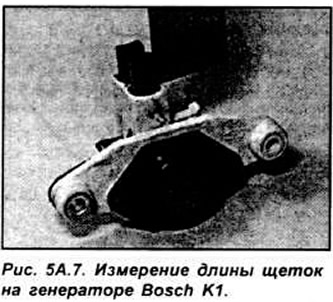

Проверьте длину щеток. Если она меньше допустимой или близка к минимальной, замените их, отпаяв электрические соединители. Снимите щетки и пружины. Очистите контактные кольца генератора увлажненной растворителем тканью, проверьте на износ и повреждения.



Установка производится в последовательности, обратной снятию.

Генератор Bosch NC 14V 60-90А

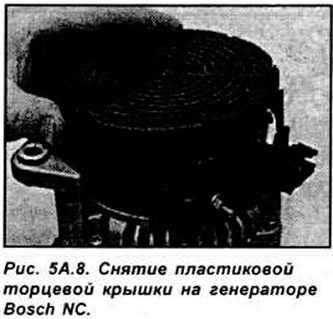

Отвинтите 3 винта и снимите пластиковую торцевую крышку (см. рис. 5А.8).



Отвинтите 2 винта крепления регулятора напряжения со щетками.

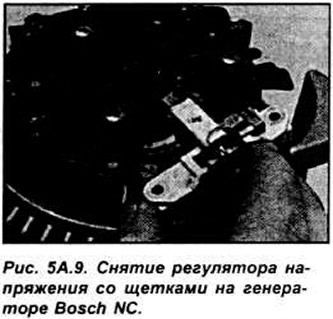

Извлеките регулятор напряжения со щетками из гнезда в генераторе (см. рис. 5А.9).



Измерьте длину щеток. Проверьте, что каждая щетка перемещается в гнезде плавно и без заеданий.

Проверьте, что контактные кольца генератора чистые. Протрите их тканью, смоченной растворителем, и проверьте на износ.

Установка производится в последовательности, обратной снятию.

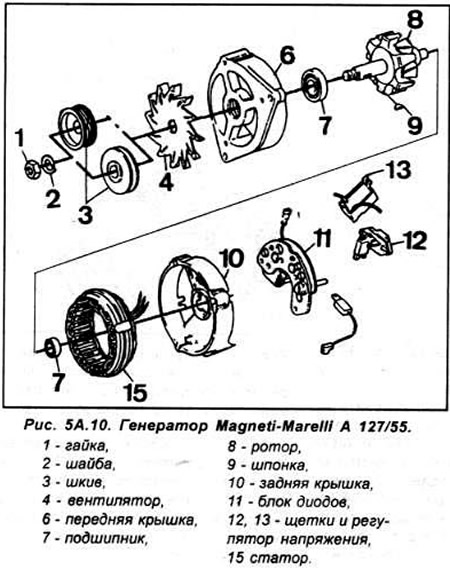

Генератор Magneti-Marelli

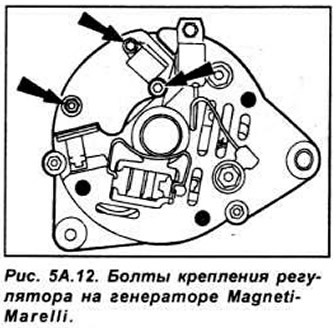

Отвинтите 3 винта крепления регулятора со щетками с задней стороны генератора и частично извлеките регулятор. Отсоедините разъем и снимите регулятор с генератора (см. рис. 5А.12).




Измерьте длину щеток. Если щетки изношены. необходимо заменить полностью регулятор напряжения со щетками т.к. щетки отдельно не поставляются.

Очистите контактные кольца генератора тканью, смоченной растворителем, затем проверьте кольца на износ и повреждения.

Установка производится в последовательности, обратной снятию.

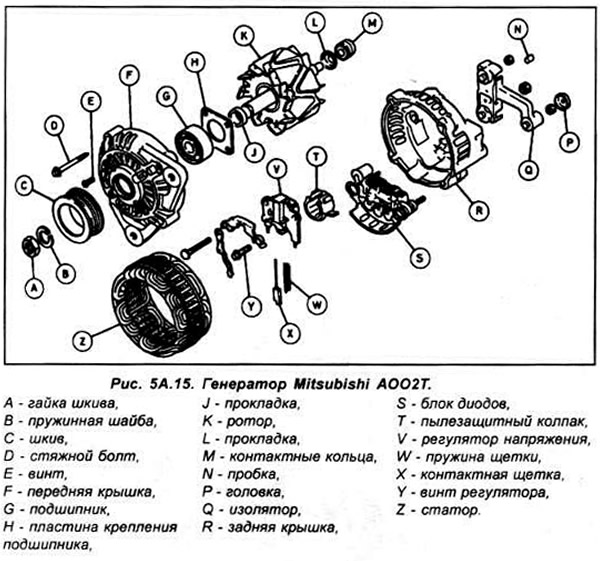

Генератор Mitsubishi

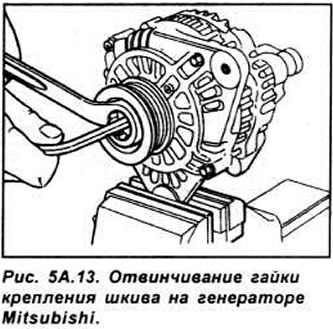

Закрепите шкив и. используя 8 мм ключ, отвинтите гайку крепления шкива (см рис. 5А.13).



Снимите шкив, вентилятор, прокладку и очистите переднюю крышку генератора.





Отметьте положение передней крышки статора и задней крышки генератора для правильной повторной сборки. Отвинтите стяжные болты и снимите переднюю крышку с оси ротора.

Извлеките ротор из задней крышки и статора. Если статор не извлекается, то нагрейте заднюю крышку паяльником мощностью 200 Вт в течение 3-4 минут.

Отвинтите болт крепления блока диодов и щеток от задней крышки генератора (см рис. 5А.16).



Отпаяйте статор и щетки от блока диодов. используя паяльник с низкой температурой плавления.

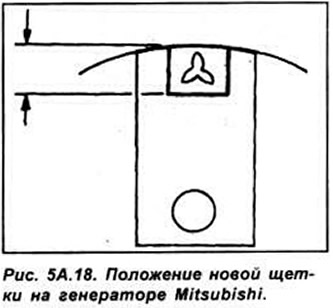

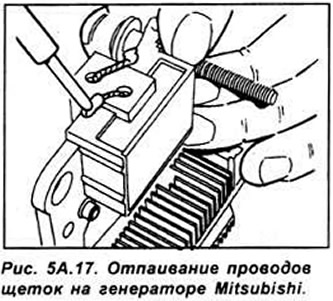

Если щетки изношены, замените их. Отпаяйте провода от щеток в обозначенных точках, затем припаяйте новую щетку таким образом, чтобы место пайки не выходило за пределы 2-3 мм от конца держателя (см. рис. 5А.17, 5А.18).






Очистите контактные кольца генератора тканью, смоченной в растворителе. Проверьте их на износ и повреждения.

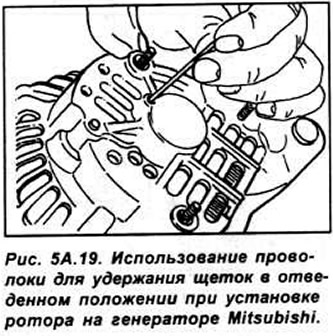

Установка производится в последовательности. обратной снятию. При установке ротора генератора оттяните через отверстие в задней крышке щетки генератора от рабочего положения (см. рис. 5А.19). После установки ротора освободите щетки.
