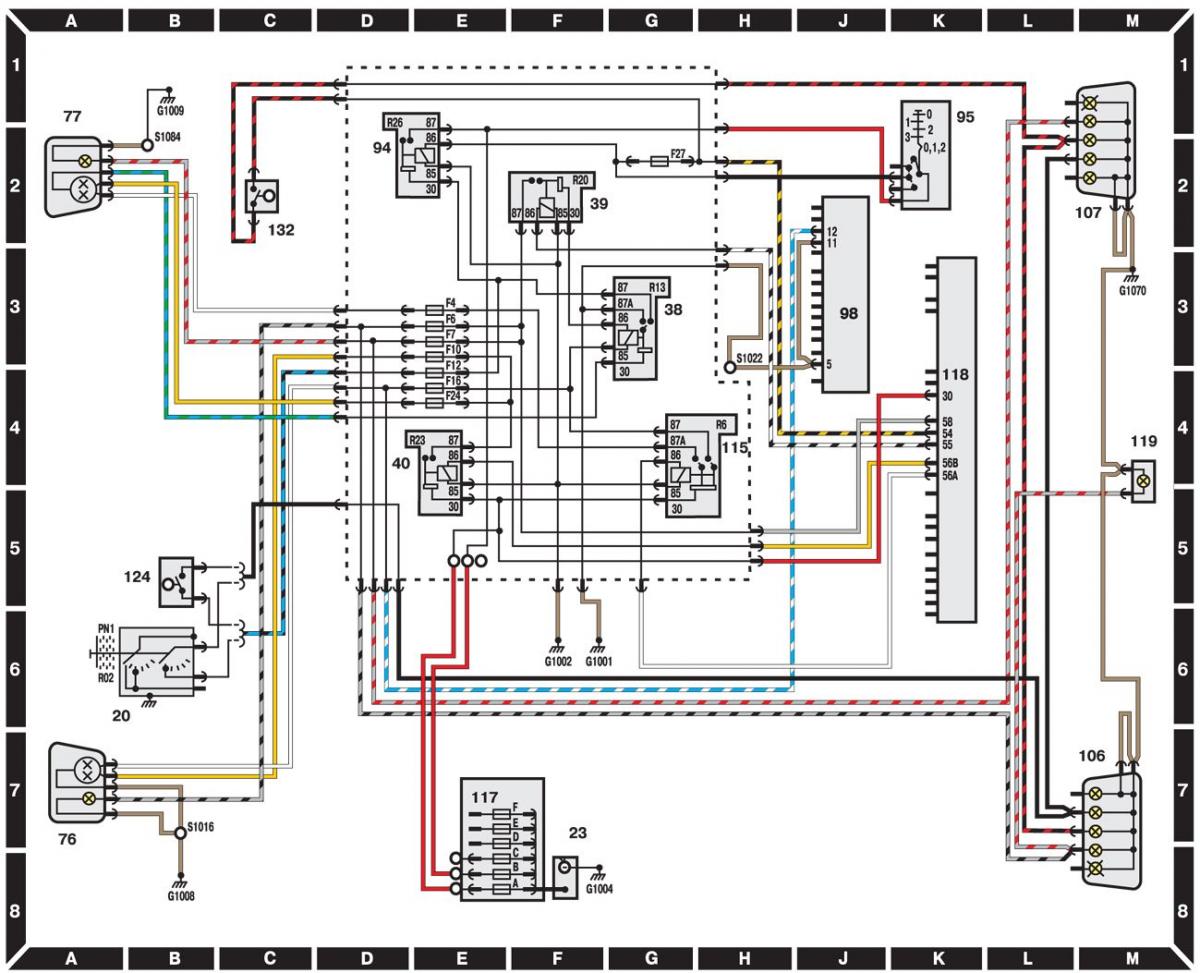

Внешнее освещение, лампы габаритного света, торможения и заднего хода (модели выпуска до 1995 г.)
Открыть большую картинку в новой вкладке »
- 20 – селектор выбора передач АКП;
- 23 – аккумуляторная батарея;
- 38, 39, 40 – реле;
- 76 – левая фара головного освещения;
- 77 – правая фара головного освещения;
- 94 – реле зажигания;
- 95 – замок зажигания;
- 98 – комбинация приборов;
- 106 – левый задний фонарь;
- 107 – правый задний фонарь;
- 115 – реле дальнего света фар;
- 117 – блок предохранителей в моторном отсеке;
- 118 – переключатель освещения;
- 119 – фонарь подсветки номерного знака;
- 124 – выключатель света заднего хода;
- 132 – выключатель сигнала торможения
Общее описание и обозначения на электрических схемах находится здесь →
