Обогреватели ветрового и заднего стекол, вентилятор отопителя салона

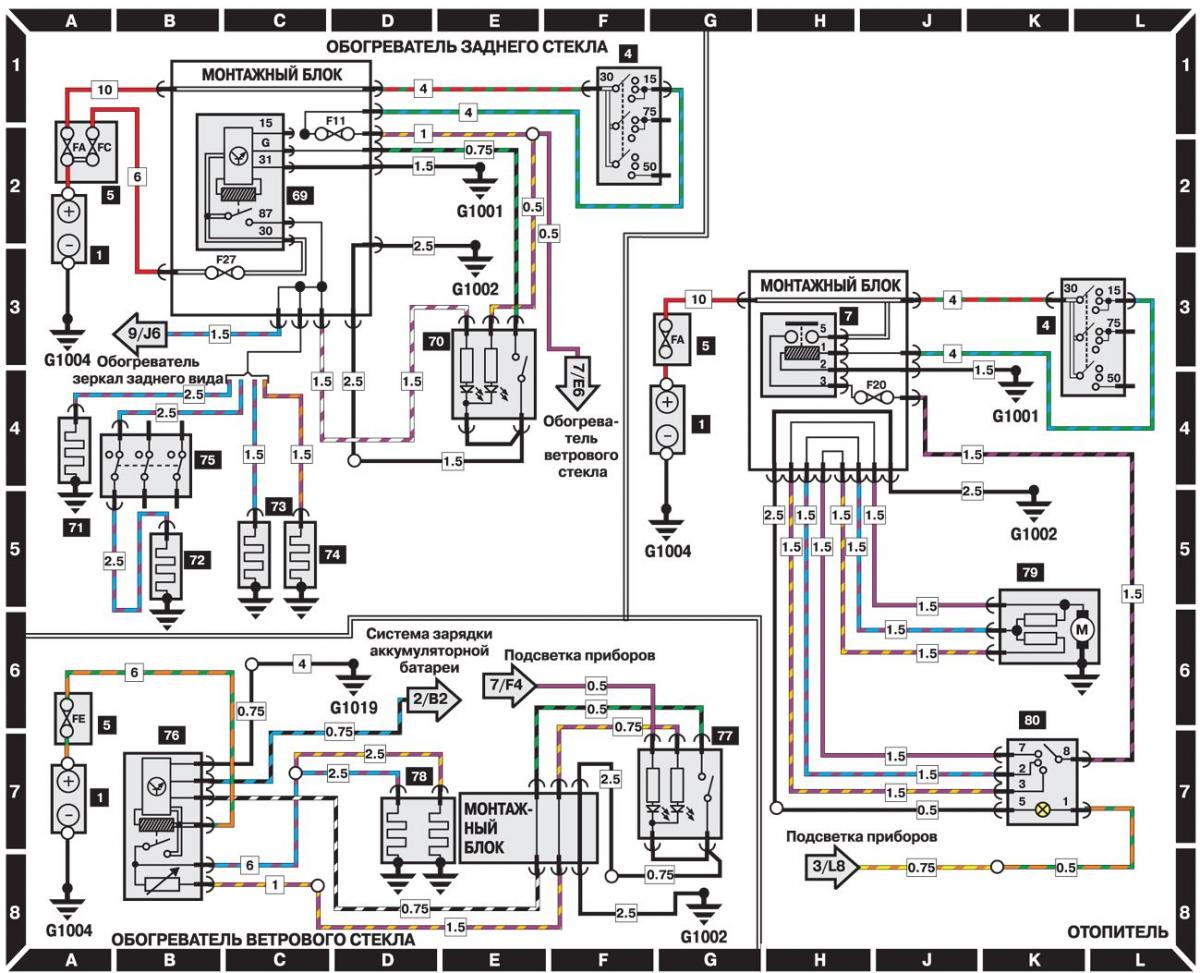

Обогреватели ветрового и заднего стекол, вентилятор отопителя салона (модели выпуска с 1996 г.)

Открыть большую картинку в новой вкладке »

---

• 1 – аккумуляторная батарея;
• 4 – замок зажигания;
• 5 – дополнительный монтажный блок;
• 7 – реле зажигания;
• 69 – реле обогревателя заднего стекла;
• 70 – выключатель обогревателя заднего стекла;
• 71 – обогреватель заднего стекла (седан);
• 72 – обогреватель заднего стекла (хэтчбэк);
• 73 – левый обогреватель заднего стекла (фургон);
• 74 – правый обогреватель заднего стекла (фургон);
• 75 – контактная плата;
• 76 – реле обогревателя ветрового стекла;
• 77 – выключатель обогревателя ветрового стекла;
• 78 – обогреватель ветрового стекла;
• 79 – вентилятор отопителя салона;
• 80 – выключатель отопителя салона

Общее описание и обозначения на электрических схемах находится здесь →
