Переключатели
Электрооборудование. Свет и приборы. Форд Эскорт 4

            0


Замок зажигания


Снимите отрицательную клемму с аккумулятора.

Отвинтите 2 винта вверху рулевой колонки и 4 винта внизу и снимите верхний и нижний кожухи рулевой колонки.

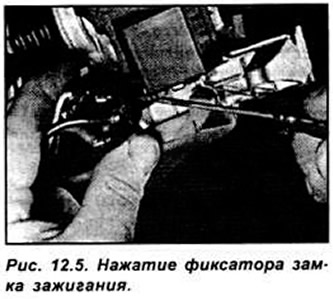

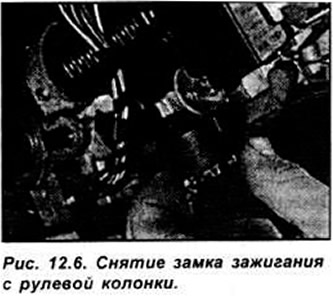

При наличии отвинтите 1 винт и снимите элемент пассивной противоугонной системы с гнезда замка зажигания. Вставьте ключ в замок зажигания и поверните его в положение "I". Нажмите фиксатор крепления замка зажигания и снимите его с рулевой колонки (см. рис. 12.5, 12.6).





Отвинтите 6 винтов и снимите нижнюю приборную панель со стороны водителя. Снимите коробку с плавкими предохранителями и отключите от нее электрический разъем замка зажигания. Установка производится в последовательности. обратной снятию.

Многофункциональный переключатель рулевой колонки


Снимите рулевое колесо. Отвинтите 2 верхних и 4 нижних винта крепления кожухов рулевой колонки и снимите их.

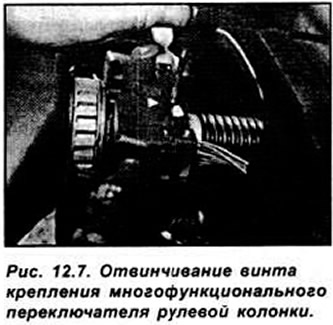

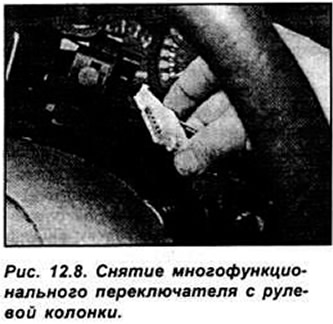

Отвинтите винт и снимите многофункциональный переключатель вверх с рулевой колонки. Отсоедините электрический разъем от переключателя (см. рис. 12.7, 12.8).





Снимите реле аварийной сигнализации с нижней части многофункционального переключателя.

Установка производится в последовательности, обратной снятию.

Выключатели панели приборов


Снимите отрицательную клемму с аккумулятора. Вставьте узкую отвертку между выключателем и панелью приборов. При этом подложите тряпку или бумагу, чтобы не повредить поверхность панели. Осторожно выньте выключатель. При этом попеременно устанавливайте отвертку сверху и снизу. Не устанавливайте отвертку параллельно панели приборов, иначе снимется только крышка выключателя.

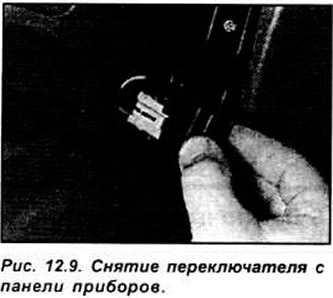

Отсоедините электрический разъем от выключателя (см. рис. 12.9).



Установка производится в последовательности. обратной снятию.

Дверные выключатели подсветки салона


Снимите отрицательную клемму с аккумулятора.

Откройте дверь, отвинтите винт крепления выключателя и извлеките его из стойки двери. Привяжите к проводам, идущим к выключателю шнур.

Отсоедините электрический разъем от выключателя.

Установка производится в последовательности. обратной снятию.

Контактная платина багажника


Снимите отрицательную клемму с аккумулятора.

Откройте заднюю дверь, отвинтите 2 винта и снимите заднюю часть отделки багажника.

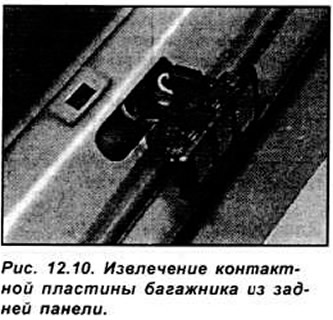

Используя тонкую отвертку, освободите скобы крепления и выдвиньте контактную пластину из гнезда (см. рис. 12.10).



Отсоедините электрические разъемы и снимите контактную пластину.

Установка производится в последовательности, обратной снятию.

Контакты выключателя багажного отделения


Снимите отрицательную клемму с аккумулятора.

Откройте заднюю дверь и снимите отделку салона.

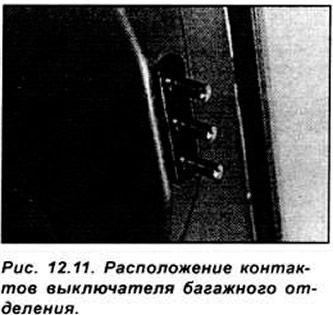

Используя тонкую отвертку, извлеките контакты выключателя из гнезда (см. рис. 12.11).



Отключите электрические разъемы и снимите контакты выключателя. Установка производится в последовательности. обратной снятию.


Выключатель контрольной лампы включения ручного тормоза (модели до 1996 года выпуска)


Снимите отрицательную клемму с аккумулятора.

Снимите переднее пассажирское сидение и центральную консоль.

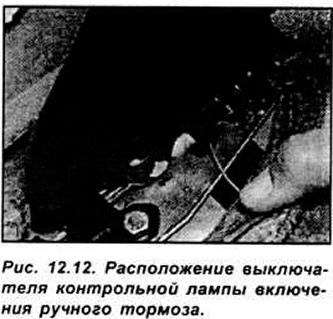

Отключите электрический разъем с выключателя контрольной лампы включения ручного тормоза, отвинтите 2 винта и снимите выключатель (см. рис. 12.12).



Установка производится в последовательности, обратной снятию.

Выключатель контрольной лампы включения ручного тормоза (модели с 1996 года выпуска)


Снимите отрицательную клемму с аккумулятора.

С помощью рычага снимите декоративную крышку с рычага ручного тормоза.

Отсоедините электрический разъем, отвинтите винт и снимите выключатель с рычага.

Установка производится в последовательности, обратной снятию.

Выключатели стоп-сигнала


Снимите отрицательную клемму с аккумулятора.

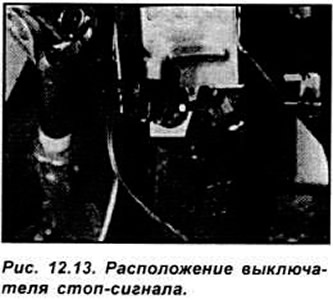

Выключатель стоп-сигнала находится в отсеке для ног водителя на кронштейне педали тормоза (см. рис. 12.13).

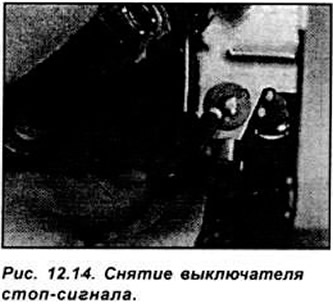

Отсоедините электрический разъем от выключателя стоп-сигнала. Поверните выключатель на 90е влево и извлеките его из кронштейна (см. рис. 12.14).



Вставьте выключатель в отверстие кольца крепления. Удерживая педаль тормоза в исходном положении, вдвиньте выключатель вниз до контакта штока выключателя с педалью тормоза. Поверните выключатель на 40° и зафиксируйте в этом положении. Подключите электрический разъем и аккумулятор и проверьте действие выключателя стоп-сигнала. Положение выключателя должно быть таким, чтобы при нажатии педали на 5 мм стоп-сигналы не загорались. На следующих 20 мм хода педали стоп-сигналы должны загораться.

Выключатель вентилятора отопителя (модели до 1996 года)


Снимите отрицательную клемму с аккумулятора. С помощью рычага снимите декоративную накладку панели управления отопителем.

Отвинтите 2 винта крепления держателя панели управления отопителем и снимите держатель. Отвинтите 4 винта и снимите панель управления отопителем. Отключите электрический разъем от лампы накаливания освещения панели отопителя.

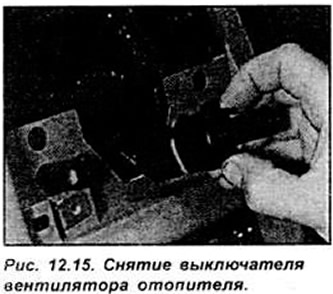

Сожмите скобы крепления выключателя. извлеките его из панели и отключите от него электрический разъем (см. рис. 12.15).



Установка производится в последовательности, обратной снятию.

Выключатель вентилятора отопителя (модели с 1996 года)


Снимите отрицательную клемму с аккумулятора. Отвинтите 2 винта и снимите верхний кожух рулевой колонки.

Отвинтите 4 винта и снимите нижний кожух рулевой колонки. Снимите рулевое колесо. С помощью рычага снимите декоративную панель блока управления отопителем.

Отвинтите 2 винта крепления держателя к приборной панели и снимите держатель. Отключите электрический разъем с держателя. Сожмите фиксаторы выключателя, извлеките выключатель из панели и отключите от него электрический разъем. Установка производится в последовательности обратной снятию.

Переключатель электрического стеклоподъемника


Снимите отрицательную клемму с аккумулятора. На моделях до 1996 года выпуска вставьте тонкую отвертку между переключателем и пультом. Извлеките переключатель из пульта. Если он не снимается из пульта, снимите центральный пульт и снимите переключатель с обратной стороны пульта.

На моделях с 1996 года выпуска с помощью рычага снимите декоративное покрытие от основания рычага переключения передач.

Отсоедините электрический разъем от переключателя и снимите переключатель.

Установка производится в последовательности, обратной снятию.

Электрический регулятор положения наружного зеркала


Снимите отрицательную клемму с аккумулятора используя тонкую отвертку как рычаг извлеките выключатель из гнезда. Отсоедините электрический разъем от выключателя.

Установка производится в последовательности, обратной снятию.

Выключатель блокировки стартера (автоматическая коробка передач)


Снимите отрицательную клемму с аккумулятора. Выключатель блокировки стартера расположен на картере коробки передач и блокирует запуск двигателя, если рычаг переключения передач расположен в любом положении кроме "Р" или "N". Доступ к выключателю возможен после подъема передней части автомобиля. Отсоедините электрический разъем от выключателя, отвинтите и извлеките выключатель из коробки передач вместе с уплотнительным кольцом круглого сечения.

Установка производится в последовательности, обратной снятию. При установке выключателя используйте новое уплотнительное кольцо круглого сечения. Проверьте, чтобы запуск двигателя можно было производить только когда рычаг переключения передач находится в положении "Р" или "N".
