Элементы комбинации приборов
Электрооборудование. Свет и приборы. Форд Эскорт 4

Главная > Escort > Эскорт 4 > Электрооборудование > Свет и приборы > Элементы комбинации приборов
            0


Снятие (модели до 1996 года)


Снимите комбинацию приборов.

Печатная плата

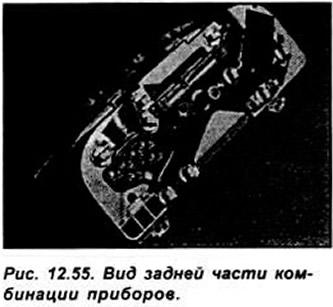

Снимите все лампочки подсветки комбинации приборов в задней части комбинации приборов (см. рис. 12.55).



Вставьте тонкую отвертку справа в держатель многоконтактного разъема, ослабьте скобу крепления и снимите держатель. Осторожно снимите крепление печатной платы к контактам и, потянув назад печатную плату, снимите ее с комбинации приборов.

Спидометр

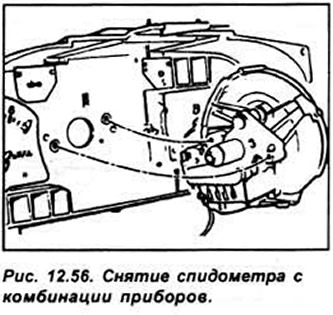

Снимите кнопку сброса на ноль суточного счетчика. Освободите 4 скобы крепления. отвинтите 2 винта и снимите спидометр (см. рис. 12.56).



Тахометр


Снимите кнопку сброса на ноль суточного счетчика. Отсоедините скобы крепления и отвинтите винты крепления. Соблюдая осторожность, отделите тахометр от печатной платы. Не располагайте тахометр лицевой частью вниз, поскольку из тахометра может вытечь силиконовая жидкость.

Указатель уровня топлива и температуры двигателя


Снимите кнопку сброса на ноль суточного счетчика. Отсоедините скобы крепления и отвинтите винты крепления.

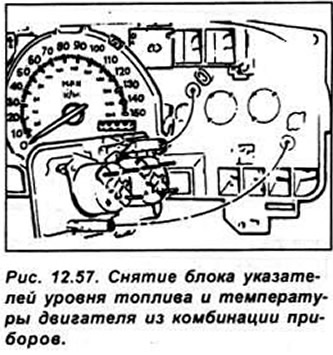

Соблюдая осторожность, отсоедините печатную плату от зажимов датчиков. Отвинтите 2 винта крепления и удалите блок указателей из комбинации приборов (см. рис. 12.57).



Снятие (модели с 1996 года)


Снимите комбинацию приборов. Снимите 2 лампы подсветки комбинации приборов с задней верхней части комбинации приборов.


Освободите 4 фиксатора и снимите стекло комбинации приборов.

Тахометр


Отвинтите 2 винта крепления и снимите тахометр.

Указатель уровня топлива и температуры двигателя


Отвинтите 2 винта крепления и снимите указатель уровня топлива и температуры двигателя.

Спидометр


Освободите фиксаторы и снимите спидометр с комбинации приборов.

Печатная плата


Снимите все лампы подсветки комбинации приборов.

Снимите 2 держателя электрических разъемов с задней части комбинации приборов. Освободите все контакты с печатной платы и снимите печатную плату

Установка


Установка печатной платы производится в последовательности обратной снятию.
