Информация к схемам автомобилей изготовленных до 1996 года
Электрооборудование. Принципиальные схемы. Форд Эскорт 4

Главная > Escort > Эскорт 4 > Электрооборудование > Принципиальные схемы > Информация к схемам автомобилей изготовленных до 1996 года
            0


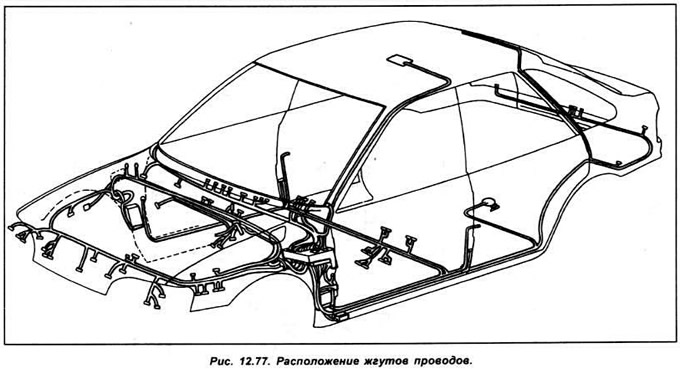

1. Все диаграммы разделены в пронумерованные кругообороты в зависимости от функции, например Диаграмма 10 - Внутреннее освещение салона.

2. Схемы соответствуют виду сверху транспортного средства.

3. Провода имеющие связь между диаграммами, отмечены ссылками на диаграмму и ячейку сетки, например, 2/А1, обозначает позицию А1 на сетке диаграммы 2.

4. Сложные изделия изображены на диаграммах как блоки а внутренние связи показаны отдельно.

5. Провода с положительным напряжением красного цвета и все заземляющие провода коричневого цвета.

6. Не все электрические элементы имеются на всех моделях.

Плавкие предохранители


ПредохранительТокЗащищаемая цепь
130АОбогрев заднего стекла и наружных зеркал
230ААнтиблокировочная тормозная система
310АДатчик кислорода
415АПравый дальний свет
520АТопливный насос
610АПравый габаритный фонарь
710АЛевый габаритный фонарь
810АЗадний противотуманный фонарь
930АВентилятор радиатора
1010АЛевый вспомогательный сеет
1115АПередняя противотуманная фара
1210АУказатель поворотов, фонари заднего хода
1320АДвигатель стеклоочистителя, насос омывателя
1420АВентилятор отопителя
1530ААнтиблокировочная тормозная система
16ЗАВетровое стекло с подогревом
17ЗАРеле ветрового стекла с подогревом
1815АЛевый дальний сеет
1920АЦентральная система блокирования, противоугонное устройство
2015АЗвуковой сигнал
2115АПодсветка салона, часы, радио, прикуриватель
2230АСтекла с электрическим стеклоподъемником
2410АПравый вспомогательный сеет
25Система управления двигателем EEC IV
2710Стоп - сигналы торможения

Дополнительные плавкие предохранители (в моторном отсеке)


ПредохранительТокЗащищаемая цепь
А80АПитающие кабели к главной коробке предохранителей
В60АПитающие кабели к главной коробке предохранителей
С60АПитающие кабели к главной коробке предохранителей
D50АВентилятор охлаждения
Е50АОбогрев ветрового и заднего стекол
F50АСвеча накаливания (дизель)

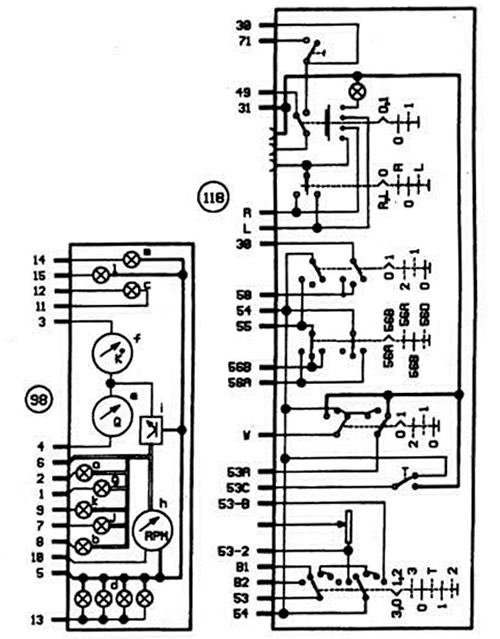

Комбинация приборов


  • а - контрольная лампа зарядки аккумулятора
  • b - контрольная лампа ручного тормоза
  • с - контрольная лампа дальнего света
  • d - подсветка комбинации приборов
  • е - указатель уровня топлива
  • f - указатель температуры
  • d - контрольная лампа давления масла
  • h - тахометр
  • i - стабилизатор напряжения
  • j - контрольная лампа ABS
  • к - заслонки
  • l - контрольная лампа левого поворота
  • m - контрольная лампа правого поворота

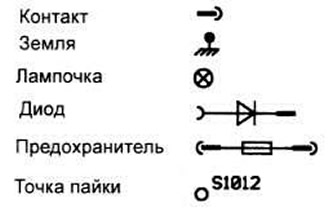

Обозначения на диаграммах
