Поворотный кулак
Шасси. Подвеска. Форд Эскорт 4

Главная > Escort > Эскорт 4 > Шасси > Подвеска > Поворотный кулак
            0


Снятие


Снимите колпак с требуемой стороны колеса для доступа к гайке крепления приводного вала. Используя соответствующую выколотку, отогните буртик блокирования гайки крепления ступицы и ослабьте гайку. Поднимите переднюю масть автомобиля и зафиксируйте на подставках. Снимите соответствующее переднее колесо.

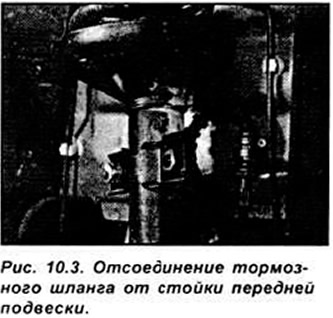

Отвинтите болт и отсоедините тормозной шланг от кронштейна на передней стойке (см. рис. 10.3).



Отвинтите болты крепления суппорта. снимите его и подвесьте к кузову на проволоке с подсоединенным тормозным шлангом. Если установлен, отвинтите датчик колеса системы ABS. Для этого ослабьте болт и извлеките датчик на поворотном кулаке. Извлеките провод из креплений.

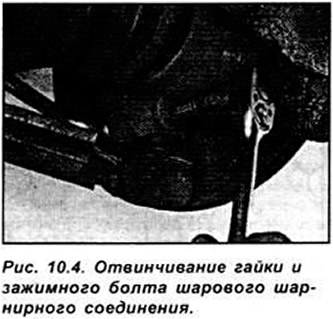

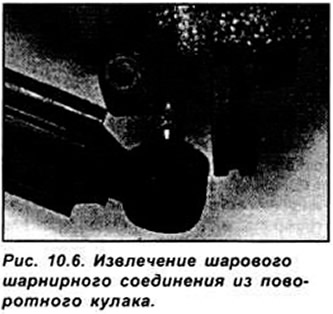

Удалите шплинт и отвинтите корончатую гайку крепления шарового шарнира рулевой тяги Отвинтите гайку и извлеките при помощи съемника шаровой шарнир рулевой тяги из поворотного кулака (см. рис. 10.4-10.6).







Отвинтите зажимной болт крепления шарового шарнира на нижнем поперечном рычаге и выжмите рычаг из поворотного кулака.

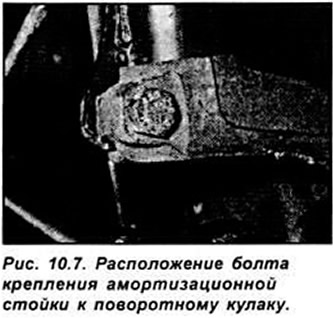

Отвинтите винт крепления тормозного диска и снимите диск со ступицы. Отвинтите гайку крепления приводного вала к ступице и снимите гайку с шайбой. Отвинтите болт крепления поворотного кулака к амортизационной стойке. Вставьте в зажимной паз поворотного кулака подходящий инструмент или широкую отвертку и разожмите поворотный кулак. Извлеките из него амортизационную стойку (см. рис. 10.7, 10.8).






Установите универсальный съемник на поворотный кулак и выдавите приводной вал из поворотного кулака. С помощью мягкой проволоки подвесьте наружную часть приводного вала под аркой колеса.

Установка


Установка производится в последователыости, обратной снятию, учитывая следующие моменты:
  • проверьте, что все сопрягаемые поверхности чистые;
  • смажьте шлицы ступицы смазкой на основе дисульфида молибдена. При установке приводного вала не сместите подшипники ступицы;
  • затяните все болты и гайки требуемым моментом. Для фиксации гайки крепления рулевой тяги установите новый штифт. При установке нижнего болта крепления поперечного рычага к поворотному кулаку установите болт на прежнее место и удерживайте от проворачивания при завинчивании гайки.
  • установите новую гайку крепления приводного вала и зафиксируйте ее от отворачивания, зачеканив ее буртик в паз приводного вала.
