Вакуумный усилитель тормозов — снятие и установка

            0

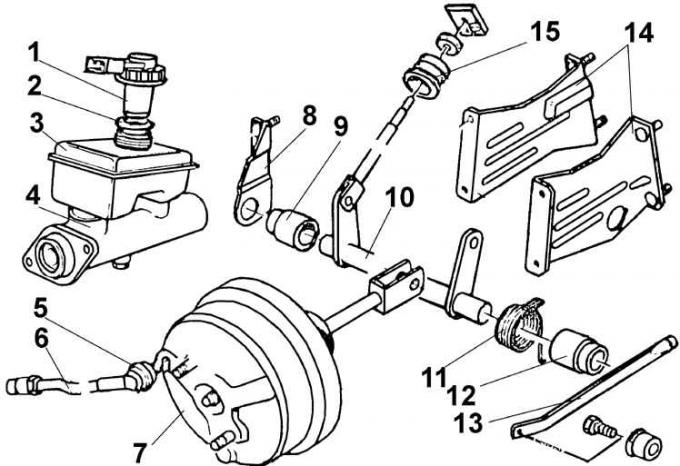

Вакуумный усилитель с кронштейном





1 – пробка с датчиком уровня; 2 – прокладка; 3 – бачок; 4 – главный тормозной цилиндр; 5 – обратный клапан; 6 – вакуумный шланг; 7 – вакуумный усилитель тормозов; 8 – кронштейн вала; 9 – втулка; 10 – вал; 11 – пружина; 12 – втулка; 13 – тяга; 14 – кронштейн; 15 – защитный чехол


Снятие и установка



1. Снять зажим крепления толкателя клапана усилителя тормозов с тягой на оси педали.

2. Удалить тормозную жидкость из бачка с помощью шприца.

3. Отвинтить гайки крепления трубопроводов к главному тормозному цилиндру, достать трубопроводы и заглушить их пробками.

4. Отключить разъем от датчика уровня тормозной жидкости и снять крышку бачка.

5. Отвинтить гайки крепления и снять главный тормозной цилиндр с вакуумного усилителя.

6. Снять вакуумный патрубок с усилителя.

7. Отвинтить гайки крепления вакуумного усилителя и извлечь его.

8. Установка вакуумного усилителя производится в последовательности, обратной снятию.
