Снятие


Поднимите переднюю часть автомобиля и зафиксируйте на подставках. Снимите передние колеса.

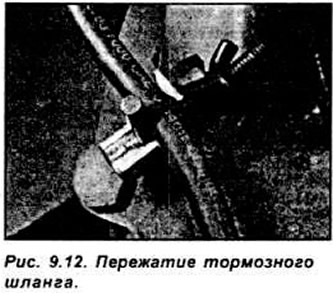

Пережмите тормозной шланг (см. рис. 9.12).



Тормоз Bendix

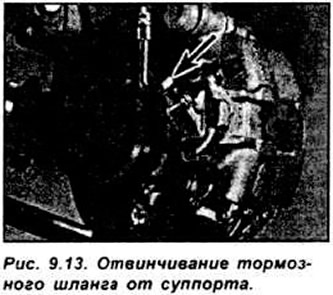

Отвинтите тормозной шланг от суппорта (см. рис. 9.13).



Снимите R-образную скобу крепления от направляющего штифта и извлеките его.

Снимите заглушку и отвинтите болт крепления суппорта.

Снимите суппорт с держателя тормозных колодок.

Снимите тормозные колодки.

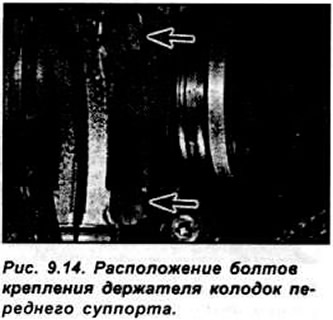

Отвинтите 2 болта крепления и снимите держатель колодок с поворотного кулака (см. рис. 9.14).



Тормоза Teves

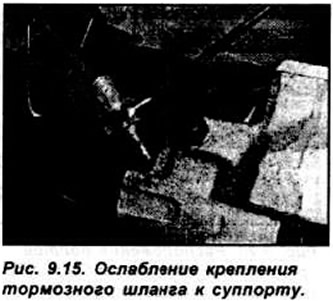

Ослабьте (но полностью не отвинчивайте) соединения тормозного шланга к суппорту (см. рис. 9.15).



Снимите передние тормозные колодки.

Вращая суппорт, отвинтите его от тормозного шланга. Закройте тормозной шланг пробкой. При необходимости отвинтите болт и снимите держатель колодок с поворотного кулака.

Ремонт. Суппорты Bendix и Teves

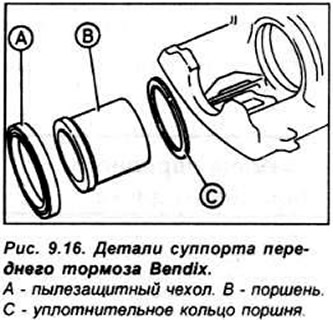

Очистите суппорты от пыли и грязи. Извлеките поршень из суппорта для чего можно использовать воздух под низким давлением, подаваемый в тормозной цилиндр через отверстие для подсоединения тормозного шланга. Снимите пылезащитный чехол из канавки в поршне и уплотнительное кольцо из канавки в отверстии суппорта.


Промойте все детали в метиловом спирте или чистой тормозной жидкости и протрите их.

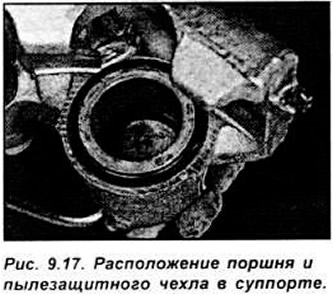

При сборке суппорта используйте новое уплотнительное кольцо поршня и пылезащитный чехол. Смажьте отверстие поршня в суппорте и уплотнительное кольцо чистой тормозной жидкостью. Установите уплотнительное кольцо в отверстие суппорта. Установите пылезащитный чехол на поршень таким образом, чтобы внутренний диаметр чехла вошел в канавку поршня. Вставьте поршень в суппорт и одновременно вставьте наружную кромку пылезащитного чехла в суппорт до ее фиксации (см. рис. 9.17).



Установка. Тормоз Bendix


Если держатель колодок был снят, установите его на место и закрепите болтами.

Установите тормозные колодки в держатель.

Установите суппорт на держатель и вставьте шарнирный болт подвески. Установите направляющий штифт и закрепите его R-образной скобой. Затяните болт подвески требуемым моментом. Подсоедините гибкий тормозной шланг к суппорту. Удалите воздух из тормозной системы. Установите колесо и опустите автомобиль.

Установка. Тормоз Teves


Если держатель колодок снимался, установите его на поворотный кулак и закрепите болтами требуемым моментом. Навинтите суппорт на тормозной шланг.

Установите тормозные колодки. Установите суппорт на держатель колодок.

Удалите воздух из тормозной системы. Установите колесо и опустите автомобиль.
