Снятие и установка элементов системы ABS
Шасси. Тормозная система. Форд Эскорт 4

Главная > Escort > Эскорт 4 > Шасси > Тормозная система > Снятие и установка элементов системы ABS
            0


Гидравлический узел


Снимите отрицательную клемму с аккумулятора. Снимите электрические разъемы с датчика уровня тормозной жидкости в крышке бачка с тормозной жидкостью и гидравлических линиях гидроблока. Откачайте тормозную жидкость из бачка. Промаркируйте тормозные трубки и отсоедините их от главного тормозного цилиндра. Закройте трубки пробками (см. рис. 9.65).



Отвинтите соединительные гайки и отсоедините трубы от задней части гидравлического блока. Закройте трубы пробками.

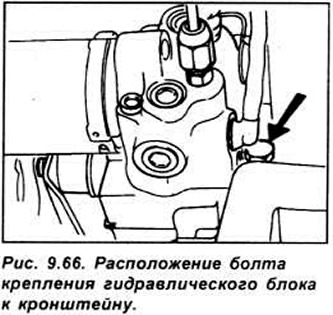

Отвинтите гайку крепления электрического разъема и гайку с болтом крепления гидроблока к кронштейну. Сними те блок с кронштейна (см. рис. 9.66).

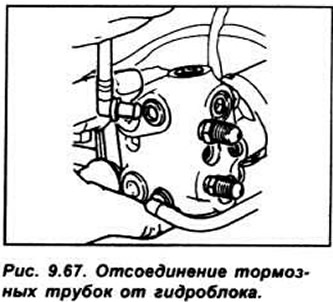

С помощью рычага снимите с гидроблока возвратные тормозные трубки (см. рис. 9.67). Закройте их пробками.



Установка производится в последовательности. обратной снятию. Залейте тормозную жидкость и удалите воздух из тормозной системы.

Модуль ABS

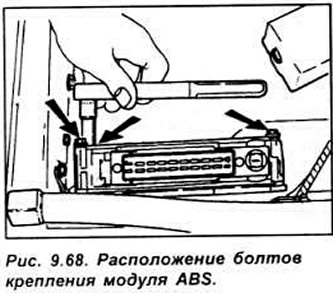

Снимите отрицательную клемму с аккумулятора. Модуль расположен в задней части моторного отсека со стороны, противоположной аккумулятору. Отсоедините зажим и снимите разъем с модуля ABS. Отвинтите 3 болта крепления и снимите модуль из моторного отсека (см. рис. 9.68).



Установка производится в последовательности, обратной снятию.


Датчик ABS, устанавливаемый на колесе автомобиля


Датчик ABS, устанавливаемый на колесе автомобиля закреплен в передней части поворотного кулака. Поднимите переднюю часть автомобиля и зафиксируйте на подставках. Отсоедините разъем с провода датчика ABS. Отвинтите болт крепления и извлеките датчик из поворотного кулака.

Установка производится в последовательности. обратной снятию. При установке датчика в гнездо проверьте, что сопрягаемые поверхности чистые и на них отсутствует масло.

Кольцевой датчик ABS, устанавливаемый на колесе автомобиля


Снимите поворотный кулак, затем ступицу колеса с кулака.

Отвинтите болты крепления кольцевого датчика к ступице. В некоторых случаях кольцевой датчик запрессован на ступицу. Поэтому используйте съемник для извлечения датчика из ступицы.

Установка производится в последовательности, обратной снятию. Перед установкой кольцевого датчика ABS в ступицу очистите сопрягаемые поверхности.
