Задний трос ручного тормоза
Шасси. Тормозная система. Форд Эскорт 4

Главная > Escort > Эскорт 4 > Шасси > Тормозная система > Задний трос ручного тормоза
            0


Снятие


Поднимите заднюю часть автомобиля и зафиксируйте на подставках. Отпустите рычаг ручного тормоза и снимите задние колеса.

Снимите передний трос ручного тормоза.

Отсоедините левый и правый задние троса от уравнивающей пластины.

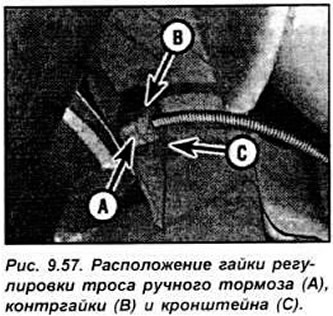

Снимите стопорный штифт с блока регулировки троса. Ослабьте регулировочное устройство и освободите троса из кронштейнов на днище автомобиля (см. рис. 9.57). Для этого извлеките пружинные скобы из направляющих троса.



Барабанные тормоза


Снимите задний тормозной барабан и тормозные колодки.

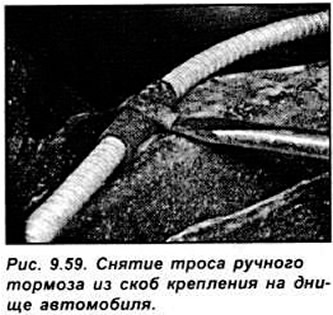

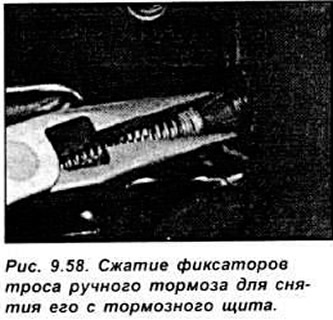

Сожмите выступы фиксатора троса ручного тормоза и извлеките его из тормозного щита. Отсоедините трос от скоб крепления и снимите его из-под автомобиля (см. рис. 9.58, 9.59).





Дисковые тормоза


Снимите пружину возврата ручного тормоза, отсоедините трос от рычага механизма привода ручного тормоза.

Извлеките стопорное кольцо, крепящее оболочку троса к кронштейну и снимите трос.

Отсоедините трос от скоб крепления и извлеките его из-под автомобиля.

Установка. Все модели


Установка производится в последовательности, обратной снятию.
