Тормозные трубопроводы и шланги
Шасси. Тормозная система. Форд Эскорт 4

Главная > Escort > Эскорт 4 > Шасси > Тормозная система > Тормозные трубопроводы и шланги
            0


Для передачи тормозной жидкости от главного тормозного цилиндра к колесным тормозным цилиндрам применяются тормозные трубки. Соединения трубок с тормозными цилиндрами и распределительными устройствами производится конусными муфтами.

Концы трубок обжаты и имеют конусообразную форму для соответствующего размера конусных резьбовых отверстий в тормозных цилиндрах или распределительных устройствах. Перед обжатием концов трубок на них надевается стопорная гайка, которая после ввинчивания конусообразной поверхности в конусное основание резьбового отверстия прижимает и герметизирует трубку.

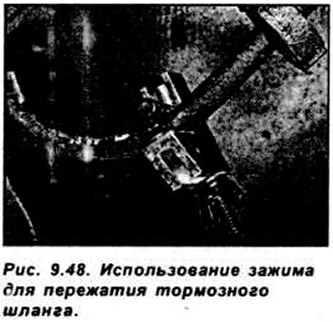

Тормозные шланги осуществляют подвижные связи между подвижными и неподвижными частями автомобиля. Для уменьшения потерь тормозной жидкости при снятии рабочих тормозных цилиндров используйте зажимы для пережатия тормозных шлангов (см. рис. 9.48).
