Отделка салона
Шасси. Кузов. Форд Эскорт 4

Главная > Escort > Эскорт 4 > Шасси > Кузов > Отделка салона
            0


Снятие


Внутренняя отделка передней стойки


Снимите уплотнение передней двери с передней стойки. Отвинтите винт, освободите скобы и снимите внутреннюю отделку передней стойки.

Внутренняя отделка центральной стойки


Снимите дверные уплотнения с двух сторон центральной стойки. С помощью рычага снимите крышку с верхнего крепления ремня безопасности. Отвинтите болт и снимите верхнее крепление ремня с прокладкой.

На пяти-дверных моделях отвинтите 2 винта крепления внутренней отделки центральной стойки. С помощью рычага снимите внутреннюю отделку центральной стойки.

Внутренняя отделка центральной стойки на моделях хэтчбек


Поверните подушку заднего сидения вперед и опустите спинку. Отвинтите 3 винта крепления колонки и отсоедините от нее провод. Отвинтите 2 винта Тогх и снимите защелку спинки заднего сидения. Отвинтите болт нижнего крепления заднего ремня безопасности. Отвинтите болт верхнего крепления заднего ремня безопасности и снимите его вместе с прокладкой. Снимите уплотнители дверей с задней стойки.

На моделях с тремя дверями снимите отделку задней части салона. Отвинтите винты и снимите внутреннюю отделку задней стойки пропуская через нее ремень безопасности.

Внутренняя отделка задней стойки на моделях седан


Поверните подушку заднего сидения вперед и опустите спинку.


Отделите и извлеките из салона заднюю панель.

Отвинтите болт нижнего крепления заднего ремня безопасности.

Отвинтите болт верхнего крепления заднего ремня безопасности и снимите его вместе с прокладкой.

Отвинтите 2 винта крепления внутренней отделки задней стойки. Снимите уплотнитель двери с задней стойки. Снимите внутреннюю отделку с задней стойки пропуская ремень безопасности через отделку.

Внутренняя отделка задней стойки на моделях комби


Поверните подушку заднего сидения вперед и опустите спинку.

Отвинтите болт верхнего крепления заднего ремня безопасности и снимите его вместе с прокладкой.

С помощью рычага снимите внутреннюю отделку задней стойки.

Задняя панель на моделях седан


Поверните вниз спинку заднего сидения. При наличии отделите, и снимите задние колонки.

Отвинтите винт и снимите отделку направляющей ремня безопасности с каждой стороны.

Отвинтите винты крепления задней панели, поднимите переднюю часть задней панели, освободите из 4-х пластиковых скоб и снимите заднюю панель.

Передняя боковая внутренняя обивка

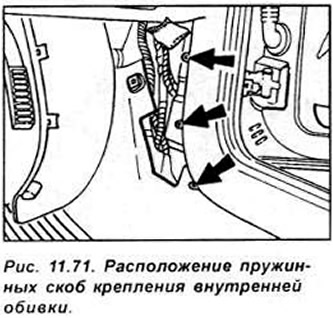

Для освобождения внутренней боковой обивки поверните пластиковую защелку, расположенную в передней части обивки на 90°. Извлеките заднюю часть обивки из пружинных скоб (см. рис. 11.71.).




Отделка багажника моделей хэтчбек и седан



Поверните вниз спинку заднего сидения.

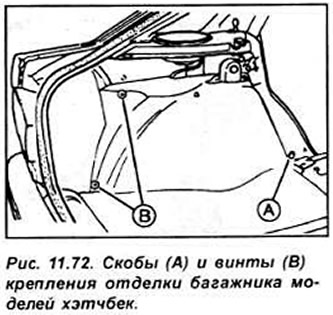

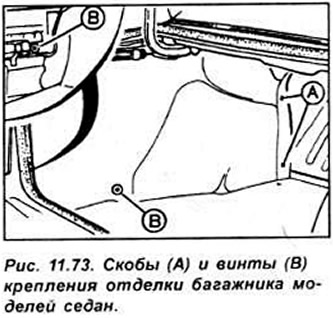

С помощью рычага снимите скобы крепления отделки багажника (см. рис. 11.72, 11.73).





Отвинтите винты и извлеките отделку багажника.

Солнцезащитные козырьки


Освободите солнцезащитные козырьки из защелок, отвинтите 2 винта крепления шарниров и снимите козырьки. Для снятия защелок козырьков с помощью рычага снимите откидную створку покрытия, отвинтите винт и снимите защелку.

Установка


Установка всех элементов производится в последовательности, обратной снятию.
