Замок двери, цилиндр замка и ручки
Шасси. Кузов. Форд Эскорт 4

Главная > Escort > Эскорт 4 > Шасси > Кузов > Замок двери, цилиндр замка и ручки
            0


Снятие


Снимите обивку двери и защитную пленку.



Цилиндр замка двери

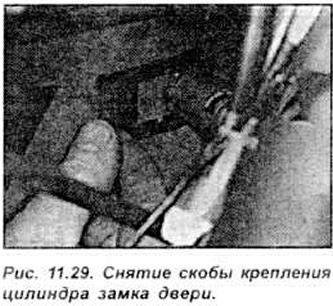

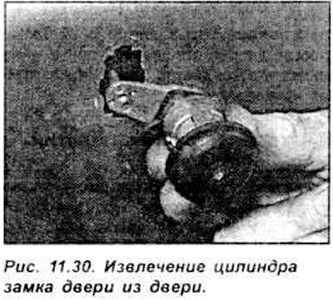

Сдвиньте в сторону и снимите скобу крепления цилиндра замка двери. Отсоедините тягу с внутренней части цилиндра замка двери и извлеките цилиндр замка из двери (см. рис. 11.29, 11.30).





Замок двери


Снимите цилиндр замка двери. На автомобилях с центральной блокировкой дверей, отсоедините разъем от двигателя привода замка двери.

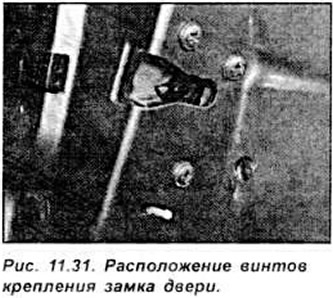

Снимите внутренний привод замка. Для этого отвинтите винт крепления внутренней ручки двери, сдвиньте вперед и снимите. Отвинтите 3 винта крепления замка двери (см. рис. 11.31).



Снимите направляющую задней части стекла (только задние двери).

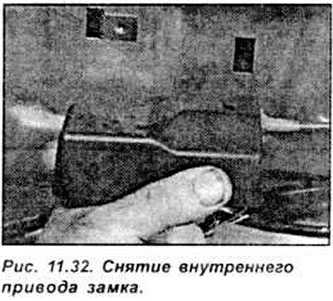

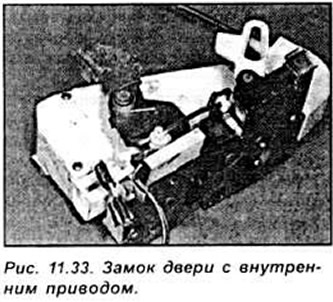

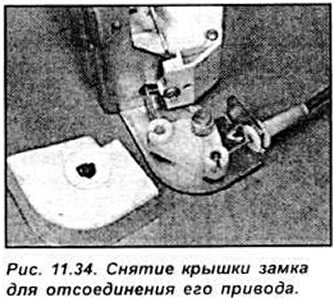

Извлеките замок вместе с приводом внутреннего открывания двери через отверстие с внутренней стороны двери (см. рис. 11.32-11.34).







На автомобилях с центральной блокировкой дверей отвинтите 2 винта крепления и отсоедините замок от двигателя привода замка.

Внутренняя ручка открытия двери

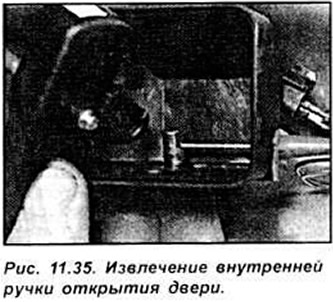

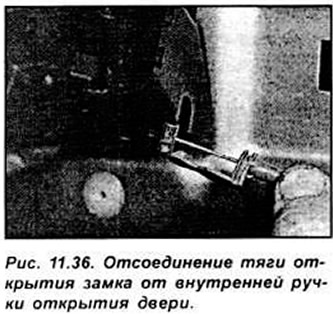

Извлеките внутреннюю ручку открытия двери из двери и отсоедините от нее тягу открытия замка (см. рис. 11.35, 11.36).





Наружная ручка открытия двери

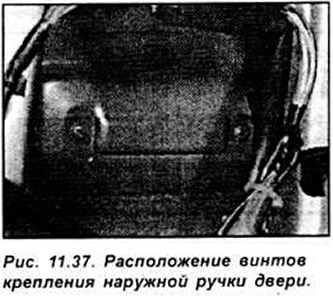

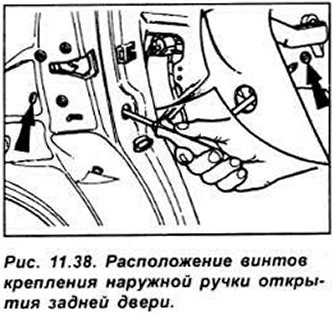

Отвинтите 2 винта крепления ручки двери, отсоедините тягу привода замка от ручки и снимите ее. Для доступа к винтам крепления ручки задней двери извлеките заглушку на двери (см. рис. 11.37, 11.38).






Установка


Установка производится в последовательности, обратной снятию.
