Панель приборов
Шасси. Кузов. Форд Эскорт 4

Главная > Escort > Эскорт 4 > Шасси > Кузов > Панель приборов
            0


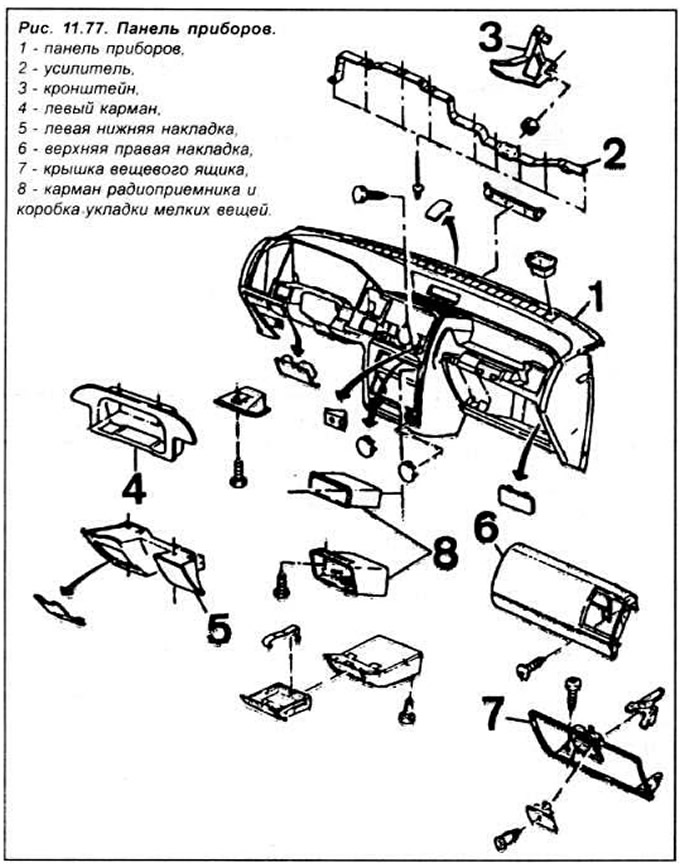

Снятие


Модели до 1996 года выпуска




Снимите отрицательную клемму с аккумулятора.

Снимите рулевое колесо. Отвинтите 2 верхних и 4 нижних винта и снимите верхние и нижние кожухи рулевой колонки. Обратитесь к соответствующим разделам руководства и снимите следующие, связанные с панелью, узлы:
  • многофункциональный переключатель рулевой колонки;
  • комбинацию приборов;
  • трос управления воздушной заслонкой;
  • панель управления отоплением и вентиляцией;
  • прикуриватель и пепельницу;
  • радиоприемник;
  • часы.

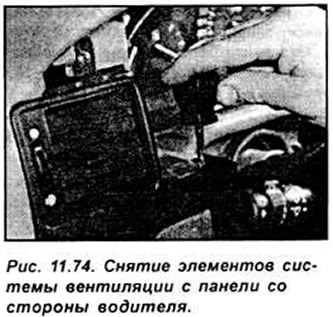

Отвинтите 2 винта и снимите элементы системы вентиляции с панели со стороны водителя (см. рис. 11.74).



Отвинтите 2 винта крепления шарнира крышки вещевого ящика. Отвинтите 2 винта крепления защелки и снимите защелку вещевого ящика. При наличии отсоедините, и снимите подсветку нижней панели со стороны водителя и пассажира.

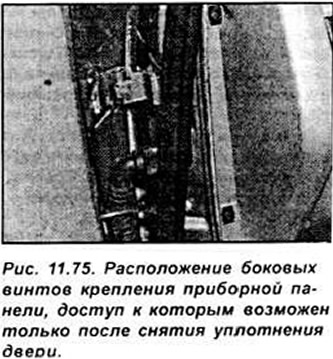

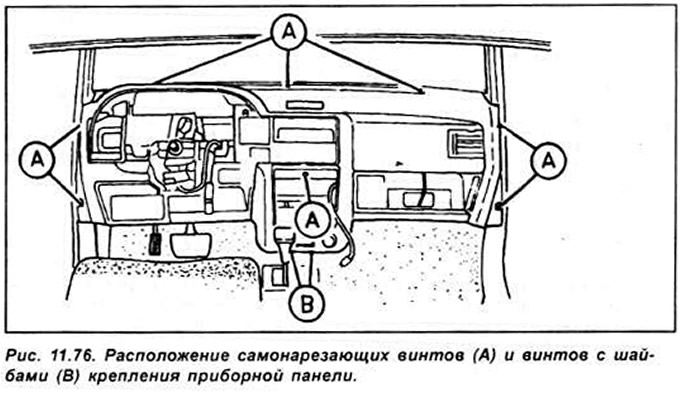

Снимите уплотнение передних дверей около панели приборов. Отвинтите винты крепления приборной панели (см. рис. 11.75, 11.76).





При помощи помощника извлеките панель внутрь салона, отметьте расположение тросов и жгутов проводов, отделите их от панели приборов и извлеките панель.

Модели с 1996 года выпуска


Снимите отрицательную клемму с аккумулятора. Снимите рулевое колесо.


Отвинтите винт и снимите многофункциональный переключатель с рулевой колонки вверх. Снимите с переключателя электрический разъем. Отключите 3 электрических разъема, расположенных в задней части съемной нижней приборной панели. Снимите подсветку нижней панели со стороны водителя и пассажира. Снимите радиоприемник. Снимите внутреннюю боковую переднюю отделку салона, повернув скобу крепления передней части отделки на 90° и освободив заднюю часть отделки из пружинных скоб. Снимите уплотнение дверей около передней панели.

Отвинтите болт крепления шины заземления капота под панелью приборов со стороны водителя. Снимите коробку с плавкими предохранителями в нижней части панели. Отключите 3 электрических разъема от группы реле на верхней части коробки. Отсоедините 2 электрических разъема, смежные с моторным отсеком со стороны водителя.

Отсоедините троса от пульта управления отопителем. Снимите центральный пульт.

С помощью рычага снимите декоративные накладки, закрывающие 3 винта крепления верхней части приборной панели, смежной с ветровым стеклом. Отвинтите 3 винта крепления приборной панели. С помощью рычага снимите декоративную накладку с верхнего края гнезда для радиоприемника и отвинтите винт, расположенный под декоративной накладкой. Отвинтите боковые винты крепления панели приборов и винт, расположенный ниже пепельницы. Отсоедините трос привода спидометра со скобы крепления на перегородке в моторном отсеке.


Переместите рычаг переключения передач назад и извлеките панель внутрь салона. Отсоедините от панели трос привода спидометра и все электрические разъемы. Снимите панель с рулевой колонки и извлеките из автомобиля.

Установка


Установка производится в последовательности, обратной снятию. Проверьте, что все электрические провода и троса правильно расположены и надежно подключены.

После полной установки приборной панели подключите аккумулятор и проверьте работоспособность всех приборов и переключателей.
