Замена привода переднего колеса
Трансмиссия. Ведущие валы. Форд Эскорт 3

Главная > Escort > Эскорт 3 > Трансмиссия > Ведущие валы > Замена привода переднего колеса
            0

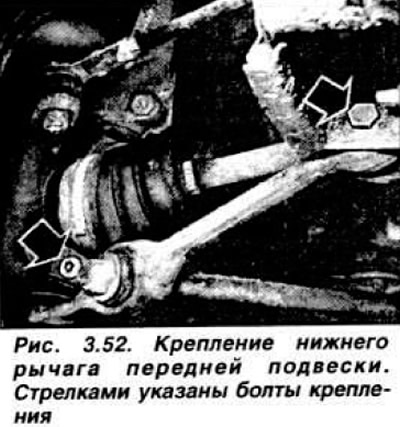

Ослабить болты крепления переднего колеса и отвернуть гайку крепления ступицы. Вывесить переднюю часть автомобиля. Вывернуть гайку фиксатора штока выбора передач и слить масло из коробки передач. Сохранить пружину фиксатора. Отсоединить рычаг подвески от поворотного кулака и от кузова (рис. 3.52).



С помощью большой отвертки или рычага резким ударом выбить внутренний шарнир из полуосевой шестерни, отведя наружу колесо. Подвесить привод колеса так, чтобы угол изгиба внутреннего шарнира не превышал 20°, а наружного 45°. Снять колесо, снять и подвесить суппорт. Снять тормозной диск, затем с помощью двуплечего съемника ступицу; снять привод колеса.

ПРИМЕЧАНИЕ: В случае снятия обоих валов приводов застопорить полуосевые шестерни с помощью технологических пластмассовых оправок.

Установить вал привода в поворотный кулак и в дифференциал. Установить ступицу на шлицы вала и с помощью приспособления 14.022 (рис. 3.53) подтянуть вал, установить новые шайбу и гайку крепления ступицы, не затягивая.

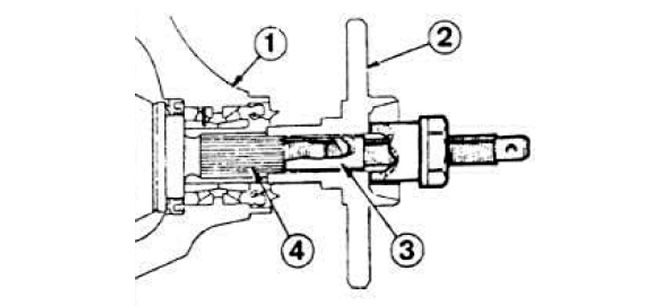

Рис. 3.53. Установка ступицы с помощью оправки 14.022.
1 — поворотный кулак; 2 — ступица; 3 — оправка 14.022; 4 — вал привода колеса.


Установить тормозной диск и закрепить суппорт на поворотном кулаке. Установить колесо. Установить новое стопорное кольцо 3 (рис 3.51) и, нажимая на колесо, установить вал внутреннего шарнира в полуосевую шестерню дифференциала, при этом стопорное кольцо должно зайти в кольцевую канавку шестерни. Установить на место рычаг подвески. Заправить коробку передач маслом и опустить автомобиль. Подтянуть гайку ступицы моментом 7,0—10,0 кгс·м.
