Разборка вала привода колеса
Трансмиссия. Ведущие валы. Форд Эскорт 3

Главная > Escort > Эскорт 3 > Трансмиссия > Ведущие валы > Разборка вала привода колеса
            0

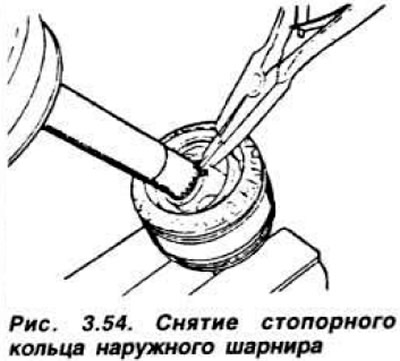

Снять хомуты с защитных чехлов и сдвинуть чехлы с шарниров. Извлечь стопорное кольцо наружного шарнира (риа 3.54) и отделить вал от шарнира.



Протереть детали. Снять защитные чехлы. Снять стопорное кольцо внутреннего шарнира и снять вал.

ПРИМЕЧАНИЕ: Замена защитного чехла внутреннего шарнира может производиться без снятия вала привода колеса с автомобиля.

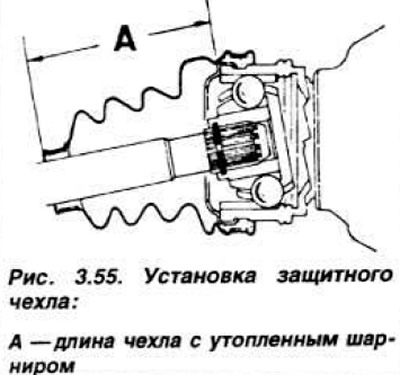

Надеть защитные чехлы на вал и установить его в наружный шарнир, заменив стопорное кольцо. Заложить в шарнир 40 г смазки. Установить вал во внутренний шарнир, установить стопорное кольцо и заложить 40 г смазки. Установить на место защитный чехол наружного шарнира (рис. 3.55).



Установить на место защитный чехол внутреннего шарнира таким образом. чтобы при полностью утопленном вале угол наклона шарнира находился в пределах 10-20°. Установить хомуты чехлов и затянуть их. Длина защитного чехла наружного шарнира должна быть 100 мм при вытянутом вале.
