Проверка и регулировка элементов системы впрыска топлива
Двигатель. Впрыск топлива «К-Jetronic». Форд Эскорт 3

Главная > Escort > Эскорт 3 > Двигатель > Впрыск топлива «К-Jetronic» > Проверка и регулировка элементов системы впрыска топлива
            0


Регулировка холостого хода


Регулировка холостого хода двигателя производится на прогретом до рабочей температуры двигателе, при правильно установленном моменте зажигания, чистом фильтрующем элементе воздушного фильтра и выключенных потребителях электроэнергии. На автомобилях с автоматической коробкой передач рычаг селектора должен быть установлен в положение «Р». Подключить контрольный тахометр согласно инструкции по эксплуатации, запустить двигатель и измерить частоту вращения коленчатого вала на холостом ходу, которая должна быть в пределах 750-850 об/мин, в противном случае произвести регулировку. Для этого дать двигателю поработать в течение 30 с с частотой вращения коленчатого вала 3000 об/мин. после чего перевести его на холостой ход. Вращая винт 1 (рис. 2.105), отрегулировать частоту вращения коленчатого вала.

ПРИМЕЧАНИЕ: Если перед регулировкой топливопроводы отсоединялись от топливных форсунок, то до начала регулировки двигатель должен несколько раз поработать с частотой вращения коленчатого вали 3000 об/мин и не менее 2 мин на оборотах холостого хода.

Для регулировки содержания окиси углерода (СО) в отработавших газах подсоединить газоанализатор, вывернуть пробку. закрывающую винт регулировки содержания СО на корпусе дозатора-распределителя, и дать двигателю поработать 30 с с частотой вращения коленчатого вала 3000 об/мин, после чего перевести его на холостой ход. Вращая регулировочный винт шестигранным ключом на 3 мм (рис 2.111), довести содержание СО в отработавших газах до нормы 1,0-1,5%.




ПРИМЕЧАНИЕ: Во время регулировки не отрывать ключ от регулировочного винта и не нажимать на него, не увеличивать обороты двигателя без снятия ключа с винта.

Приоткрытие дроссельной заслонки отрегулировано на заводе и в эксплуатации не регулируется.

Измеритель расхода воздуха


Отсоединить воздуховод от измерителя расхода воздуха для получения доступа к его диску. Проверить работу рычага привода золотника дозатора-распределителя в следующем порядке. Включить стартер примерно на 10 с. Отверткой или магнитом поднять напорный диск измерителя (рис. 2.112).



Рычаг должен оказывать одинаковое сопротивление перемещению в пределах всего хода диска. При быстром опускании диска рычаг не должен оказывать сопротивление В противном случае заменить измеритель расхода воздуха. Если перемещение рычага вверх происходит с трудом, это свидетельствует о заедании золотника, поэтому необходимо заменить дозатор-распределитель топлива. После этого проверить температуру масла в двигателе, которая должна быть выше 50°С. Пустить двигатель примерно на 15 с и проверить положение диска в диффузоре. Верх диска должен быть на одном уровне или ниже не более чем на 0,5 мм самой узкой части диффузора (рис. 2.113).




Для регулировки его положения поднять диск вверх и сжать или разжать расположенный под диском проволочный зажим 2 для получения правильного положения напорного диска. Не изгибать пластинчатую пружину на останове диска. Проверить обороты холостого хода двигателя, как описано выше.

Топливный насос


Отсоединить от насоса колодку разъема и подключить к штекерам колодки проводов контрольную пампу. Включить зажигание. Контрольная пампа должна загореться. Если она не горит, проверить проводку и реле топливного насоса.

Проверка производительности топливного насоса


Отсоединить от распределителя топлива трубку 3 (рис. 2.114) слива топлива в бак, вместо нее подсоединить короткий шланг, конец которого опустить в мерный сосуд.

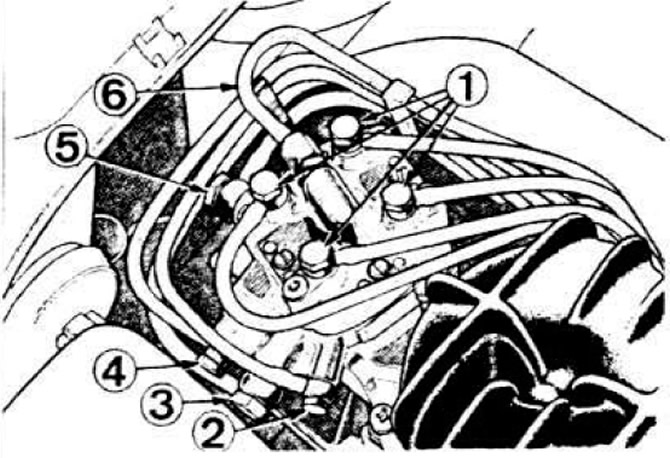

Рис. 2.114. Штуцеры дозатора-распределителя топлива.
1 — к топливным форсункам; 2 — к пусковой форсунке; 3 — слив топлива; 4 — от регулятора управляющего давления: 5 — подвод топлива; 6 — к регулятору управляющего давления.


Отключить реле топливного насоса и перемкнуть штекеры «30» и «87» колодки проводов короткой перемычкой (реле находится на переднем щитке кузова за вещевым ящиком). Включить зажигание и дать насосу поработать 30 с Количество поступившего в сосуд топлива должно быть не менее 750 см3. В противном случае проверить насос и топливный фильтр. Подсоединить колодку реле топливного насоса.

Проверка давления топлива


Сбросить давление путем ослабления затяжки штуцера 3 (рис. 2.114) шланга слива топлива из регулятора управляющего давления, предварительно поместив под него тряпку.

Отсоединить топливопровод 2 (рис. 2.115), соединяющий регулятор управляющего давления с дозатором-распределителем, и вместо него подсоединить контрольный манометр с краном для измерения как проходного давления, так и давления на входе.

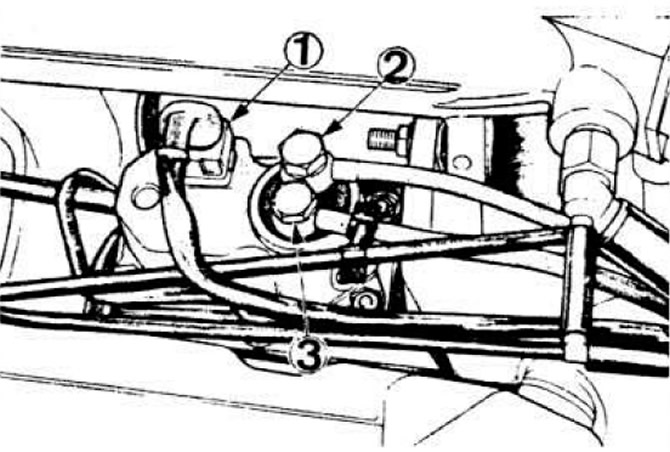

Рис. 2.115. Соединения регулятора управляющего давления.
1 — электрический разъем: 2 — штуцер подвода топлива; 3 — штуцер слива топлива.


Удалить воздушные пробки. Для этого пустить двигатель, установить кран манометра в положение для контроля проходного давления и опустить манометр так. чтобы он висел на шлангах. Открыть кран манометра. Пустить двигатель и установить обороты холостого хода. Считать на манометре значение давления топлива в системе, которое должно быть в пределах 4,7-5,5 кгс/см2. В противном случае найти и устранить причину отклонения давления от нормы или заменить дозатор-распределитель

Проверка управляющего давления


Разъединить колодки разъемов регулятора управляющего давления, клапана дополнительной подачи воздуха, термореле с выдержкой времени и пусковой форсунки. Открыть кран контрольного манометра. Пустить двигатель и по манометру определить величину управляющего давления. которое должно быть 0,9 кгс/см2/10°С; 1,35 кгс/см2/20°С; 1,7 кгс/см2/30°С; 2,15 кгс/см2/40°С. Убедиться в *ом, что двигатель горячий (в противном случае включить зажигание и выждать 6 мин для прогрева биметаллической пружины регулятора управляющего давления), присоединить все отключенные разъемы и пустить двигатель. Давление, показываемое манометром, должно возрасти до 3,4-3,8 кгс/см2. Если управляющее давление не укладывается в указанные пределы, заменить регулятор управляющего давления.

Проверка остаточного давления


Прогреть двигатель (температура масла 50-70°С). Остановить двигатель, когда давление топлива достигнет 4,7-5,5 кгс/см2. Выключить зажигание Через 10 мин после остановки двигателя манометр должен показывать 2,5 кгс/см2, через 20 мин — 2,0 кгс/см2.

Регулятор управляющего давления


Отсоединить от регулятора колодку разъема. Повернуть ключ зажигания в положение II и измерить напряжение на штекерах разъема, которое должно быть не менее 11,5 В. Выключить зажигание и подключить омметр к штекерам разъема. Если прибор показывает, что цепь разомкнута, то это значит, что обмотка биметаллической пружины оборвана и регулятор управляющего давления подлежит замене.

Клапан дополнительной подачи воздуха


На холодном двигателе разъединить разъем клапана. К его штекерам подсоединить вольтметр и на холостом ходу измерить величину напряжения, которая должна быть не менее 11,5 В. На холодном двигателе после его запуска пережать шланг между клапаном дополнительной подачи воздуха и впускным трубопроводом двигателя. Обороты должны упасть. Когда двигатель прогреется, вновь пережать шланг Обороты должны остаться на прежнем уровне, в противном случае заменить клапан дополнительной подачи воздуха.

Термореле времени


Отсоединить колодку разъема от пусковой форсунки и подключить к штекерам разъема вольтметр, на короткое время включить стартер. Вольтметр должен показать напряжение аккумуляторной батареи. Подключить к выводам пусковой форсунки контрольную лампу, разъединить разъемы регулятора управляющего давления и клапана дополнительной подачи воздуха. Примерно на 10 с включить стартер. Контрольная пампа должна гореть 1-8 с в зависимости от температуры термореле.

Пусковая форсунка


Температура охлаждающей жидкости должна быть ниже 30°С Отсоединить от распределителя зажигания центральный провод (двигатель LRA) высокого напряжения и соединить его с «массой». Снять пусковую форсунку с впускного трубопровода. Не отсоединяя от нее подводящий топливопровод, установить ее над мерным сосудом. Отсоединить колодку разъема от клапана дополнительной подачи воздуха и присоединить его к пусковой форсунке. Повернуть ключ зажигания в положение II на 3 с. Пусковая форсунка должна распылять топливо в форме правильного конуса Выключить зажигание, отсоединить штепсельный разъем от пусковой форсунки и присоединить его к клапану дополнительной подачи воздуха. Насухо вытереть сопло форсунки чистой тряпкой и повернуть ключ зажигания в положение II на 60 с. За этот период подачи топлива не должно быть.

Топливная форсунка


Снять форсунку с впускного топливопровода и, не отсоединяя от нее топливную трубку, установить над мерным сосудом. Пустить двигатель и установить частоту вращения коленчатого вала 2000 об/мин, убедиться, что форсунка распыляет топливо в виде правильного конуса. Остановить двигатель. Из распылителя форсунки не должно появиться ни одной капли топлива.
