Измеритель расхода воздуха установлен между воздушным фильтром и дроссельной заслонкой и имеет направляющее устройство с напорным диском 1 (рис. 2.101), закрепленным на подвижном рычаге, который отклоняется в зависимости от расхода воздуха.

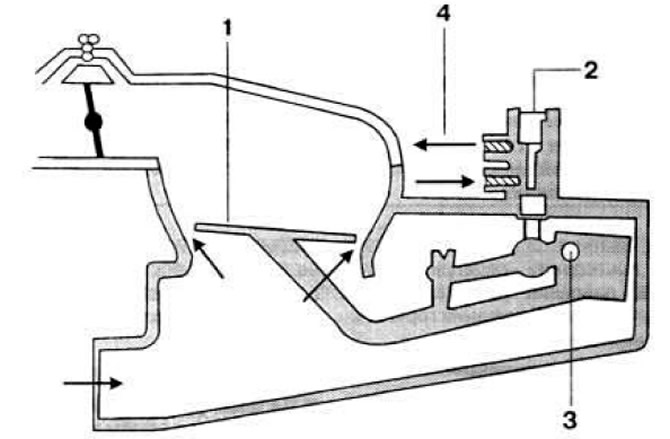

Рис. 2.101. Принцип действия измерителя расхода воздуха.
1 — напорный диск; 2 — плунжер дозатора; 3 — ось рычага; 4 — к топливным форсункам.


На верхнюю часть рычага опирается управляющий золотник дозатора топлива, перемещения которого вверх-вниз определяют количество подаваемого к форсункам топлива.
