Электрооборудование выполнено по однопроводной схеме, отрицательные выводы источников и потребителей электроэнергии соединены с «массой», выполняющей функции второго провода. Провода, соединяющие потребители и источники, расположенные в различных точках автомобиля, соединяются в жгуты, прокладка которых изображена для автомобиля «Escort» на рис. 7.1, а для автомобиля «Orion» на рис. 7.2.

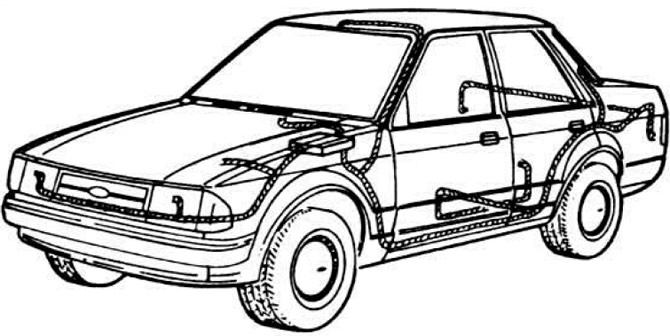

Рис. 7.1. Расположение жгутов электропроводки автомобиля «Escort».
1 — хэтчбек; 2 — универсал; 3 — грузопассажирский вариант.


Рис. 7.2. Расположение жгутов электропроводки автомобиля «Orion».


Большинство жгутов соединены с монтажным блоком, расположенным в моторном отсеке на брызговике левого переднего колеса (рис. 7.3), в котором находятся большинство предохранителей (рис. 7.4) и вспомогательных реле (рис. 7.5).

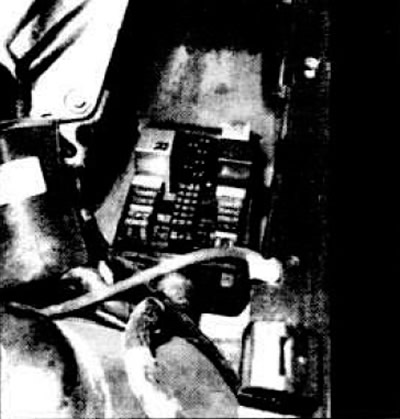

Рис. 7.3. Место установки монтажного блока автомобиля «Orion» и расположение предохранителей и реле.
1 — автоматический выключатель центральной блокировки дверей; 2 — автоматический выключатель стеклоподъемников.


Рис. 7.4. Расположение предохранителей в монтажном блоке автомобиля «Escort».
левый ряд — предохранители Пр1—Пр5
средний ряд — Пр6—Пр11.
правый ряд — Пр12—Пр16.
Термовыключатели в металлическом корпусе расположены за предохранителями крайних рядов.

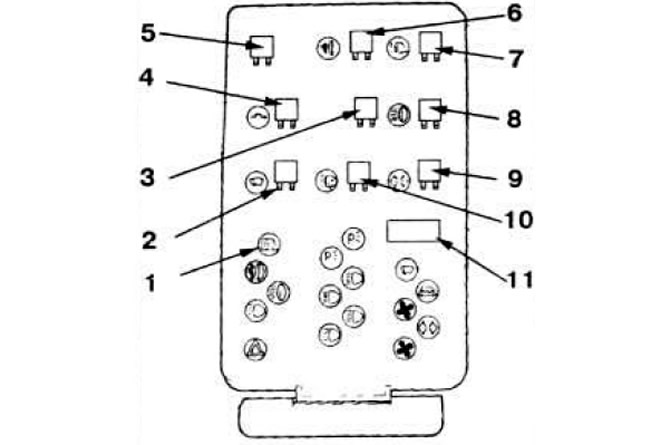

Рис. 7.5. Расположение реле в монтажном блоке автомобиля «Escort».
1 — автоматический термовыключатель стеклоподъемников; 2 — реле включения стеклоочистителя; 3 — резервное; 4 — реле включения цепей, соединенных с выключателем зажигания; 5 — резервное; 6 — реле включения противотуманных фар; 7 — реле включения обогрева заднего стекла; 8 — реле включения дальнего света фар; 9 — реле-прерыватель указателей поворотов; 10 — реле включения фароомывателей; 11 — автоматический термовыключатель центральной блокировки дверей.


Прежде чем заменить перегоревший предохранитель. необходимо устранить причину его сгорания, проверив цепи, которые он защищает, по таблице 7.1.

Кроме обозначения на крышке монтажного блока такими же символами, как и на панели приборов, предохранители различаются цветом: красный — 10 А, синий — 15 А, желтый — 20 А, белый — 25 А; номинальный ток указан на самом предохранителе.


Схемы соединений электрооборудования


Схемы электрооборудования имеют единую нумерацию для всех моделей автомобиля «Escort» и слегка отличающуюся от нее нумерацию схем электрооборудования автомобиля «Orion». Первый блок из девяти схем относится к автомобилям «Escort» выпуска 1980—1982гг., следующий блок из восьми схем относится к автомобилям «Escort» выпуска 1983—1985 гг. и третий блок из десяти схем — к автомобилю «Orion».

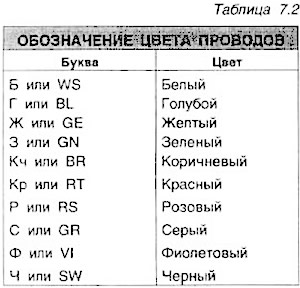

На всех схемах цвет проводов обозначается буквами, причем первая буква — это цвет самого провода, а вторая — цвет полоски на проводе.



Точки подключения на «массу» обозначены буквой «т» и цифрой, указывающей место подключения: 1 — левая стойка ветрового стекла; 2 — точка кузова возле левой фары; 3 — точка кузова возле правой фары; 4 — точка кузова возле заднего левого фонаря; 5 — точка кузова возле заднего правого фонаря; 6 — кронштейн электродвигателя стеклоочистителя; 7 — передняя часть крыши; 8 — левая задняя стойка; 9 — задняя часть крыши.
