Очиститель заднего стекла марки Bosch состоит из моторедуктора, рычага и щетки, термобиметаллического предохранителя для защиты от перегрузок.Режим работы стеклоочистителя — прерывистый. Схема включения очистителя заднего стекла представлена на рис. 7.75.

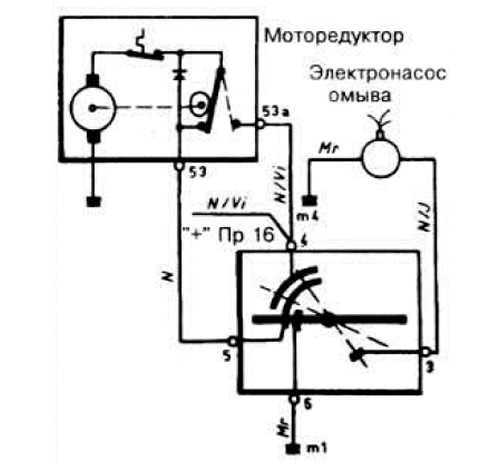

Рис. 7.75. Схема включения очистителя и омывателя заднего стекла.


Выключатель. установленный на панели приборов. справа от рулевой колонки позволяет включать либо только стеклоочиститель, либо очиститель с омывателем заднего стекла.

Каталожные номера стеклоочистителя: для хэтчбеков — 0 392 810 020, в сборе с моторедуктором — 0 390 206 500; для универсалов 0 392 810 021, в сборе с моторедуктором 0 390 206 021.

Омыватель фар


На части автомобилей устанавливались омыватели фар, состоящие из электронасоса и реле времени. Схема включения омывателя фар представлена на рис. 7.76.

Рис. 7.76. Схема включения омывателя фар.


Омыватель фар включается одновременно с электронасосом омыва ветрового стекла, если фары включены.

Обогреватель заднего стекла


Для обогрева заднего стекла на автомобиле установлен элемент обогрева мощностью 120 Вт при напряжении питания 12 В Обогреватель включается выключателем с встроенным контрольным светодиодом, расположенным справа от комбинации приборов Реле времени автоматически выключает питание через 10 мин после включения обогревателя. Схема включения обогревателя заднего стекла представлена на рис. 7.77.

Рис. 7.77. Схема включения обогревателя заднего стекла.
