Электрические стеклоподъемники и центральный замок
Электрооборудование. Свет и приборы. Форд Эскорт 3

Главная > Escort > Эскорт 3 > Электрооборудование > Свет и приборы > Электрические стеклоподъемники и центральный замок
            0


Электрические стеклоподъемники

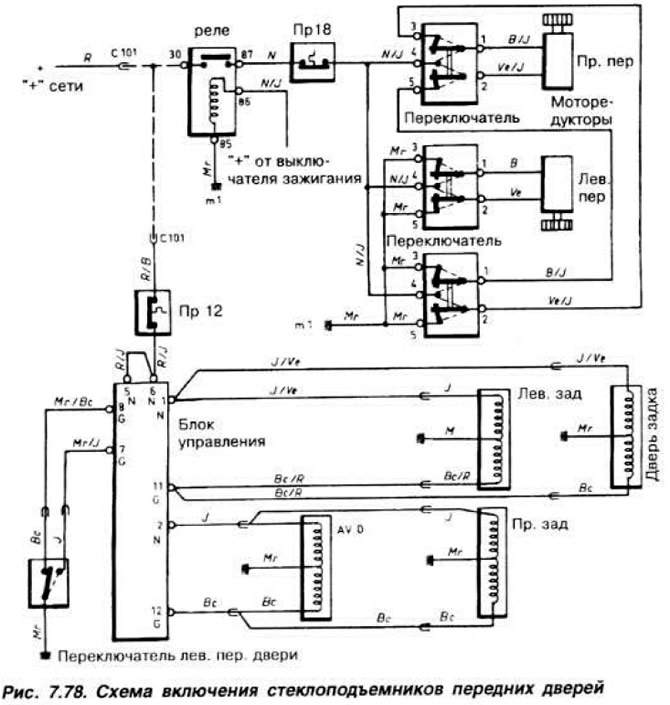

На части автомобилей установлены электрические стеклоподъемники передних дверей. Включение стеклоподъемников осуществляется переключателями, установленными в подлокотниках передних дверей. Второй переключатель левой передней двери может управлять стеклоподъемником правой двери. На рис. 7.78 представлена схема включения стеклоподъемников.



Питание подается через реле и термобиметаллический предохранитель на 30 А, установленные в монтажном блоке.

Централизованная блокировка замков дверей

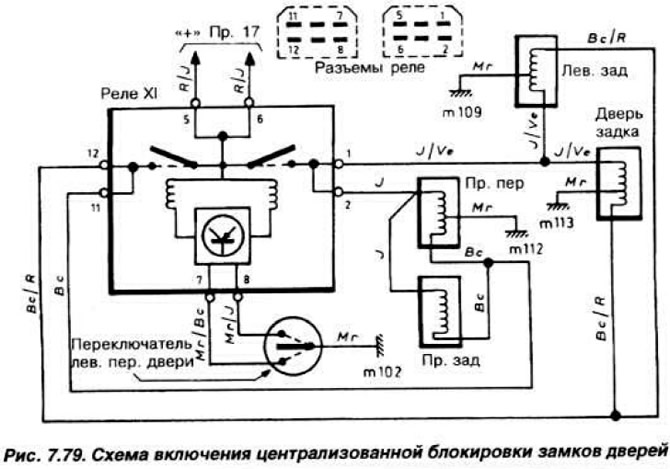

Часть автомобилей оснащена системой централизованной блокировки замков дверей при запирании ключом замка левой передней двери. Левая передняя дверь имеет переключатель, который в зависимости от поворота ключа включает или выключает электромагниты блокировки замков дверей. Левая передняя дверь запирается и отпирается ключом. Реле времени марки SWF. каталожный номер 696 327, включенное в цепь переключателя, подает питание на электромагнитные приводы блокировки замков в течение 1,0 — 1,5 сек. Это реле работает и на запирание. и на отпирание замков. Оно установлено под панелью приборов, за вещевым ящиком, а термобиметаллический предохранитель на 30 А установлен в монтажном блоке. Реле включено в схему с помощью двух разъемов серого и черного цветов. Схема включения централизованной блокировки замков дверей представлена на рис. 7.79.



Блокировка открытия крышки багажника

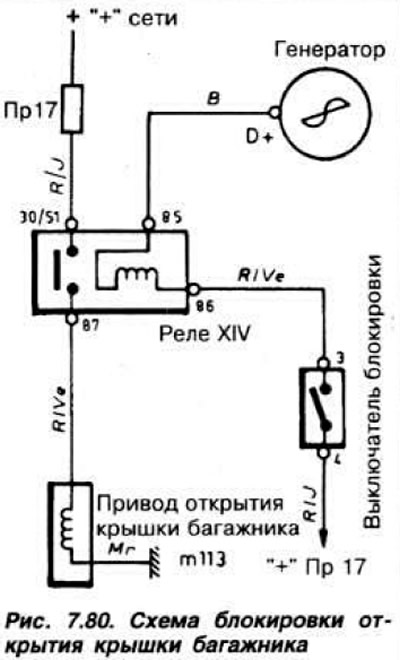

На части автомобилей с кузовом седан установлена система блокировки открытия крышки багажника, состоящая из электромагнита и реле, соединенного с генератором и срабатывающего после остановки двигателя (см. рис. 7.80). Реле установлено на кронштейне под панелью приборов, возле педалей.


Радиооборудование

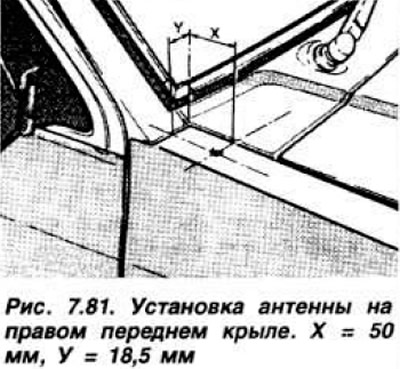

Для установки радиомагнитолы имеется гнездо на центральной консоли, громкоговорителя моно — эллиптическое гнездо в панели приборов, стерео — два круглых гнезда по бокам панели приборов. На рисунке 7.81 указаны размеры для установки антенны на переднем правом крыле.


Часы

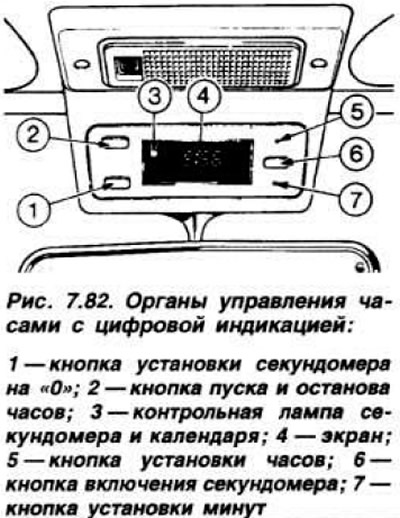

На части автомобилей между передним плафоном и зеркалом заднего вида установлены часы с цифровой индикацией (рис. 7.82).



Помимо информации о времени дня, эти часы выполняют функции секундомера и календаря. После работ на автомобиле с отключением аккумуляторной батареи необходимо установить часы в рабочее положение. Выбор режима и установка исходных данных выполняется следующим образом:
  • время появляется на экране после включения зажигания. Для установки точного времени служит кнопка установки часов 5 (от 1 до 12 с буквой «А» справа для периода с 0 до 12 часов, буквой «Р« для периода с 12 до 24 часов) и мину 7. Кнопка 2 служит для пуска часов (мигание точек на экране 4);
  • для введения даты нажать один раз на кнопку 6 даже, если зажигание выключено. Дата будет на экране в течение 4 сек. Для установки даты нажать и удерживать кнопку 6 и одновременно последовательными нажатиями на кнопку 5 установить дату и на кнопку 7 — установить месяц;
  • для включения режима секундомера нажать два раза на кнопку 6. Для пуска и остановки секундомера служит кнопка 2, а кнопка 1 — для установки на «0». В режиме секундомера мигает светодиод 3. Секундомер может работать и при выключенном зажигании.

ПРИМЕЧАНИЕ: Яркость индикации уменьшается при включении габаритного света.
