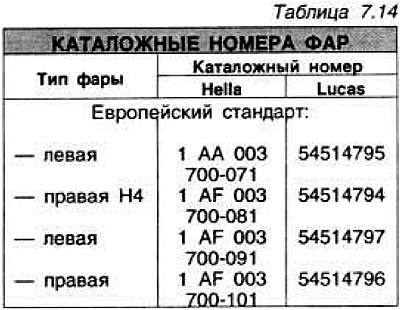

Блок-фары прямоугольной фермы имеют двухнитевые лампы европейского стандарта или лампы типа Н4 и пампы габаритного света. Как правило, на автомобили устанавливались фары марки Heila, на части автомобилей марки Lucas.

Автомобили модели «XR3» имеют фары большой дальности с лампами Н 3-55 W марки Hella, каталожный номер 1 F 4 003 550-105 или марки Carello. Эти фары включаются отдельным реле одновременно с нитями дальнего света ламп, установленных в головных фарах.

Противотуманные фары марки Hella, каталожный номер 1 NH 003 690-105, устанавливаются на части автомобилей. Эти фары включаются через специальное реле.

Передние фонари предназначены только для указания поворотов. Задние фонари предназначены для указания поворотов, габаритного света и стоп-сигнала (двухнитевая лампа), света заднего хода и заднего противотуманного света. Нсмерной знак освещается двумя лампами, размещенными в заднем бампере.

Освещение салона обеспечивается плафоном. размещенным возле зеркала заднего вида. Выключатель имеет деа положения: постоянное включение плафона и включение плафона при открывании одной из дверей. Часть автомобилей имеет задний плафон, включаемый гак же, как и передний.

Освещение комбинации приборов осуществляется четырьмя лампами, яркость свечения которых на части автомобилей регулируется переменным резистором. Стрелочные часы, прикуриватель, ручки управления отопителем и все выключатели панели приборов имеют каждый свою подсветку. Лампа освещения вещевого ящика включается при его открывании и питается от сети освещения.

Управление работой приборов освещения и световой сигнализации осуществляется с помощью двух подрулевых переключателей: малого переключателя с правой стороны от рулевой колонки — первое положение кверху — включение габаритного света, второе — включение фар; переключателя с левой стороны рулевой колонки — переключение ближний/дальний свет перемещением перпендикулярно рулевому колесу: к панели приборов — включается ближний свет, в сторону рулевого колеса — дальний свет. Указатели поворотов включаются перемещением левого переключателя параллельно рулевому колесу. Световая сигнализация включается перемещением левого переключателя вверх; звуковой сигнал — утапливанием кнопки в торце левого переключателя.

Звуковая сигнализация осуществляется одним или двумя электромагнитными звуковыми сигналами. На автомобиле модели «XR3» одновременно с включением дальнего света включаются фары большой дальности. Указатели поворотов включаются через реле марки Hella, каталожный номер 4 DB 002 895-021, установленное в монтажном блоке. При включении поворота мигают передний, задний и боковой указатели поворота, кроме того, на панели приборов мигает контрольная лампа. После завершения поворота переключатель автоматически возвращается в исходное положение. Для включения указателей поворотов в режиме аварийной сигнализации на рулевой колонке, ниже рулевого колеса имеется выключатель с контрольной лампой.
