Замена контактов
Электрооборудование. Система зажигания. Форд Эскорт 3

            0


Отсоединить минусовый провод от аккумуляторной батареи и снять провода высокого напряжения с крышки распределителя. Снять крышку и ротор, отсоединить провод низкого напряжения и снять панель с контактами (рис. 7.36).

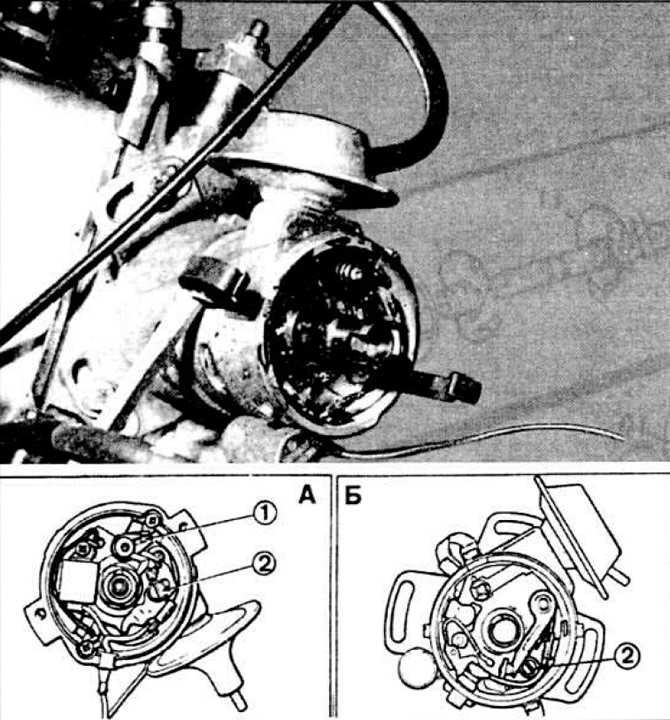

Рис. 7.36. Замена контактов распределителя.
А — марки Lucas; Б — марки Bosch.
1 — кулачок перемещения подвижного контакта; 2 — винт крепления панели контактов.


Установить панель, закрепить ее винтом и присоединить провод низкого напряжения. Смазать кулачки смазкой из комплекта новой панели.

ПРИМЕЧАНИЕ: При установке распределителя марки Lucas убедиться в том, что кулачок перемещения подвижного контакта сел на шпильку и обе шайбы надеты на винт крепления. Повернуть коленчатый вал так, чтобы изолятор рычажка подвижного контакта находился на вершине кулачка привода распределителя и с помощью щупа отрегулировать зазор между контактами. Проверить зазор на противоположном выступе кулачка. Установить ротор и крышку распределителя и присоединить провода высокого напряжения, а также минусовый провод к аккумуляторной батарее. Проверить и при необходимости отрегулировать установку момента зажигания. Проверить угол замкнутого состояния контактов с помощью специального прибора.
