Снятие и установка распределителя
Электрооборудование. Система зажигания. Форд Эскорт 3

Главная > Escort > Эскорт 3 > Электрооборудование > Система зажигания > Снятие и установка распределителя
            0


Для двигателей моделей GMA и GPA

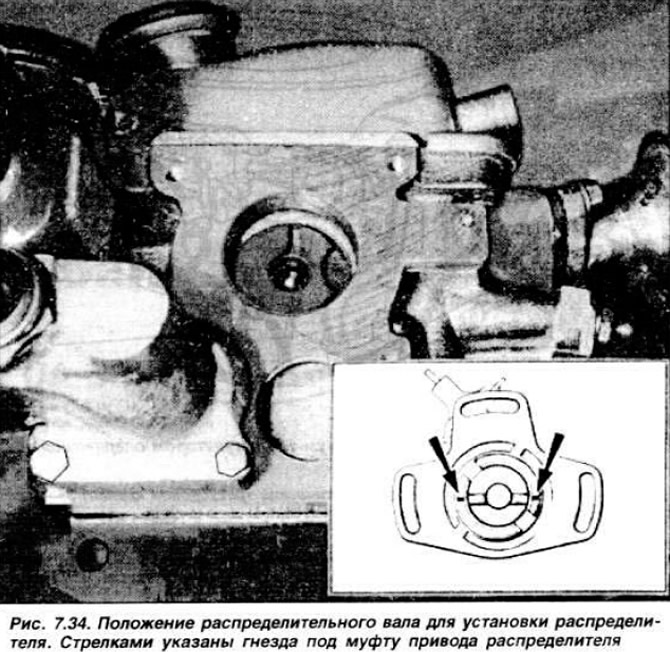

Отсоединить минусовый провод от аккумуляторной батареи, снять провода высокого напряжения с крышки распределителя и отсоединить трубку от вакуумного регулятора. Снять центральный провод от катушки зажигания. Отвернуть три болта крепления и снять распределитель. Перед установкой распределителя проверить состояние прокладки 5 (рис. 7.22) и расположить муфту 3 соответственно гнезду на распределительном валу (рис. 7.34).

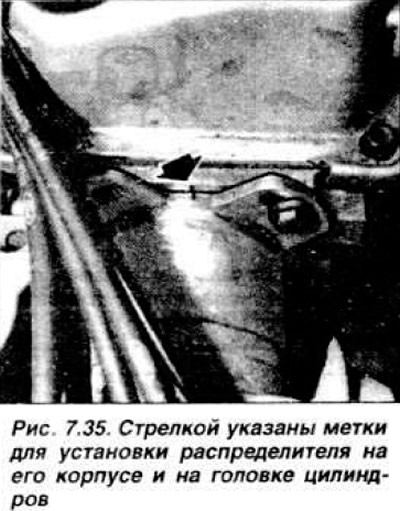

Установить на место распределитель. Совместить метку на корпусе распределителя с меткой на головке цилиндров (рис. 7.35), установить на место провода высокого напряжения и трубку вакуумного регулятора.



Если устанавливается новый распределитель, то повернуть его так. чтобы болты крепления находились в середине отверстий.

Для двигателя модели GLA


Отсоединить минусовый провод от аккумуляторной батареи и снять провода высокого напряжения с крышки распределителя. Провернуть коленчатый вал и установить поршень первого цилиндра в ВМТ такта сжатия. Отвернуть болт 3 (рис. 7.21) крепления распределителя. Отметить положение ротора относительно корпуса распределителя. Перед установкой распределителя убедиться в том, что поршень первого цилиндра находится в ВМТ такта сжатия. Проверить угол кулачка с помощью прибора на стенде или зазор между контактами с помощью щупа.

Установить распределитель на место в соответствии с положением ротора перед снятием. Присоединить провода в порядке. указанном на рис. 7.30, и провода аккумуляторной батареи. Установить момент зажигания, как описано ниже.
