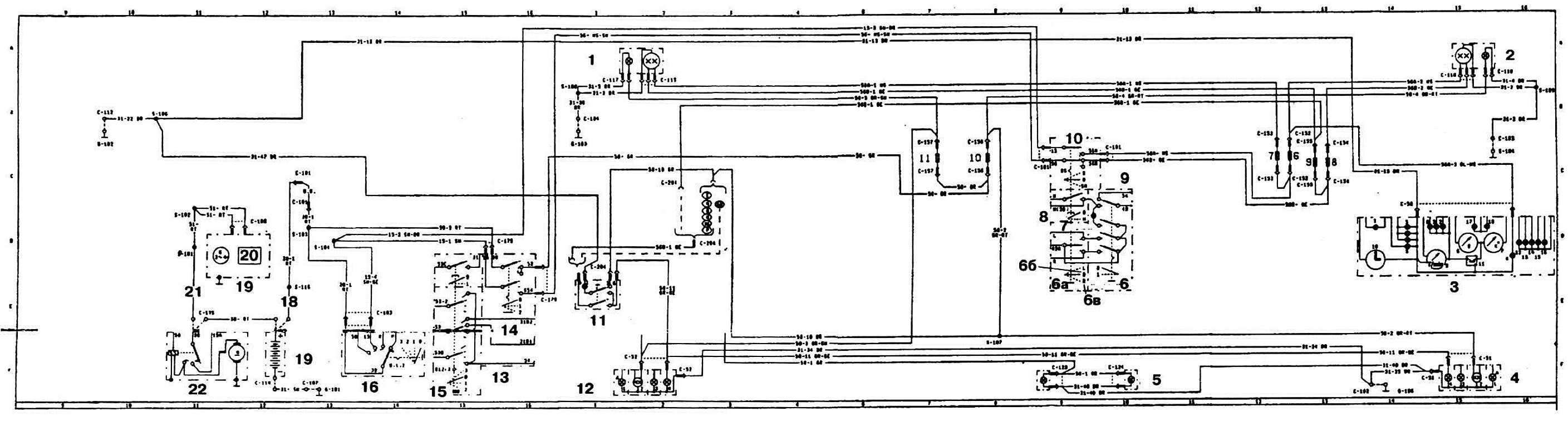

Схема соединений наружного освещения автомобиля «Orion».

1 — левая фара дальнего света; 2 — правая фара дальнего света; 3 — комбинация приборов; 4 — правый задний фонарь; 5 — лампа освещения номерного знака; 6 — указатели поворотов в режиме аварийной сигнализации; 6 а — указатели поворотов в режиме указания поворотов; 6 б — лев.; 6 в — пр.; 7 — световая сигнализация; 8 — звуковой сигнал; 9-подру-левой переключатель; 10 — переключатель дальний/ближний свет; 11 — выключатель задней противотуманной фары; 12 — левый задний фонарь; 13 — переключатель освещение/стеклоочиститель; 14 — освещение; 15 — стеклоочиститель; 16 — выключатель зажигания с противоугонным устройством; 17 — аккумуляторная батарея 12 В; 18 и 21 — плавкое соединение; 19 — генератор; 20 — регулятор напряжения;22 — стартер.
