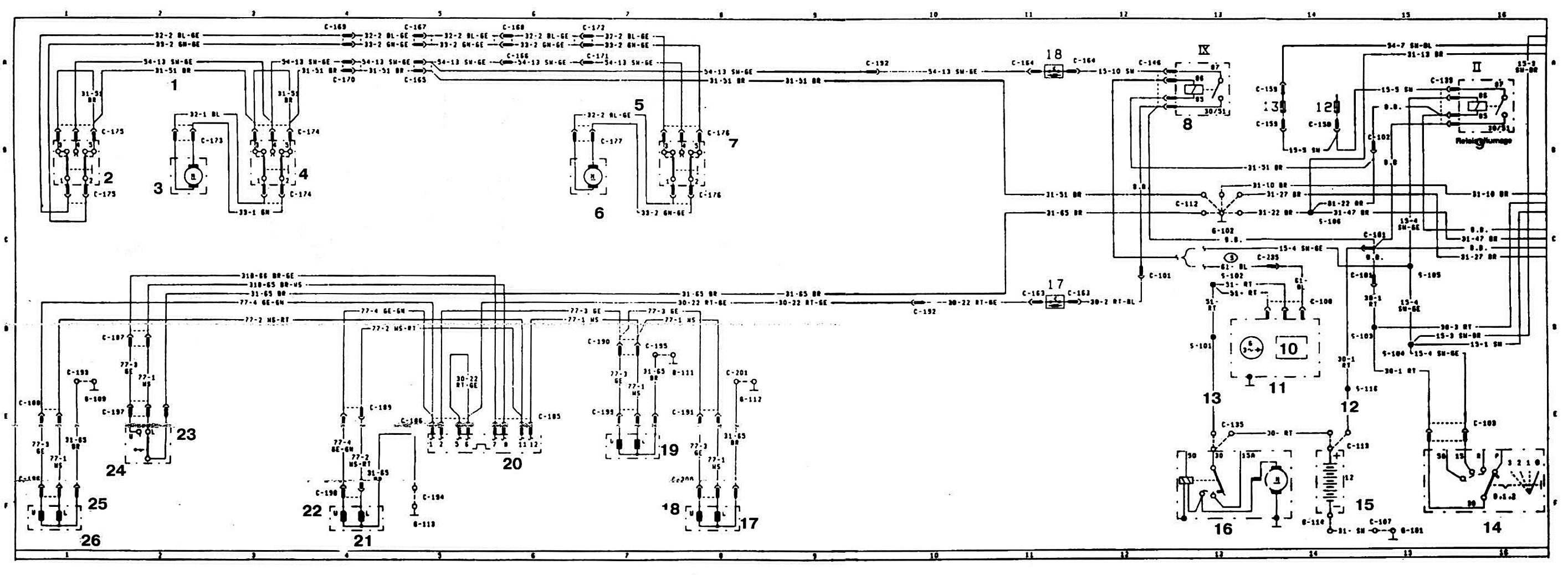

Схема соединений стеклоподъемников, центральной блокировки замков дверей и наружного освещения автомобилей Ford «Escort» выпуска 1980 — 1982 гг.
1 и 23 — дверь водителя; 2, 4 и 7 — переключатель стеклоподъемника; 3 и 6 — электродвигатель стеклоподъемника; 5 и 19 — правая передняя дверь; 8 — реле стеклоподъемника; 9 — реле зажигания; 10 — регулятор напряжения; 11 — генератор; 12 и 13 — плавкое соединение; 14 — выключатель зажигания с противоугонным устройством; 15 — аккумуляторная батарея; 16 — стартер; 17, 21 и 26 — электромагнитный привод; 18 — задняя правая дверь; 20 — реле центральной блокировки замков дверей; 22 — дверь задка; 24 — переключатель блокировки замков дверей; 25 — левая задняя дверь.
