Система впрыска топлива автомобиля «Orion»
Электрооборудование. Принципиальные схемы. Форд Эскорт 3

Главная > Escort > Эскорт 3 > Электрооборудование > Принципиальные схемы > Система впрыска топлива автомобиля «Orion»
            0

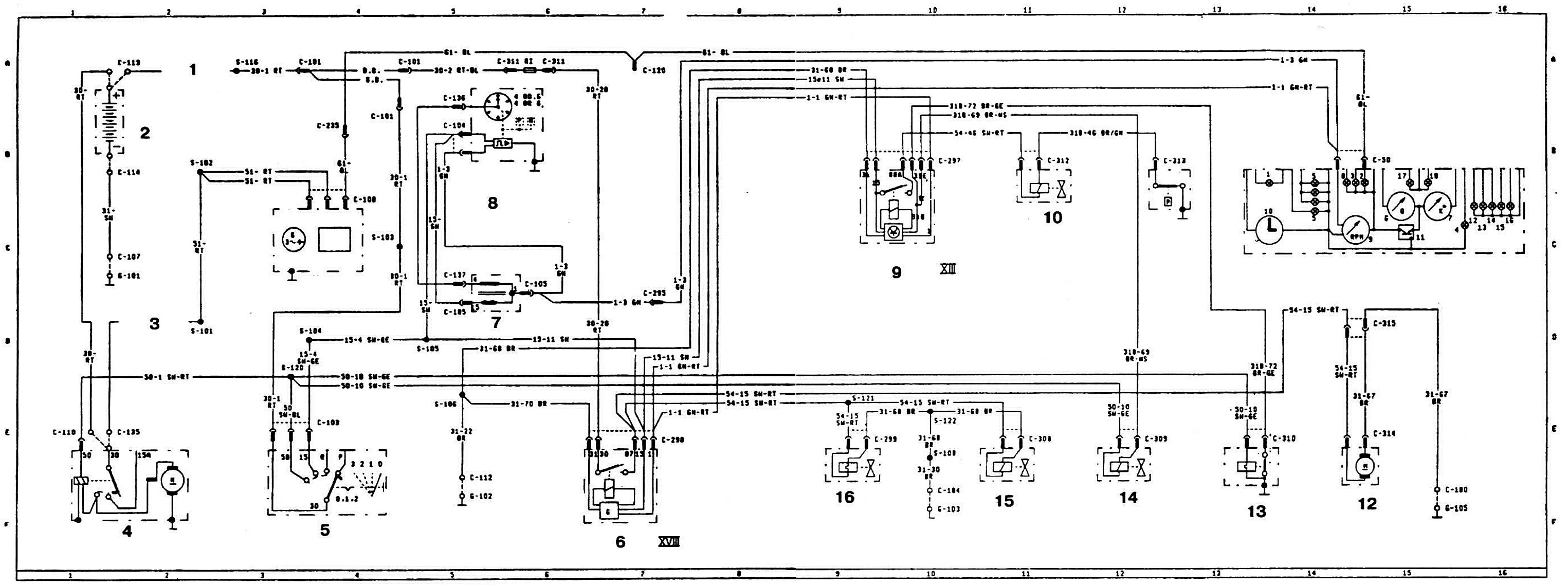

Схема соединений системы впрыска топлива автомобиля «Orion».

1 и 3 — плавкое соединение; 2 — аккумуляторная батарея 12 В; 4 — стартер; 5 — выключатель зажигания с противоугонным устройством; 6 — реле впрыска XVIII; 7 — катушка зажигания; 8 — датчик-распределитель; 9 — реле датчика оборотов XIII; 10 — клапан принудительного холостого хода; 12 — электродвигатель бензонасоса; 13 — реле времени; 14 — пусковая форсунка; 15 — клапан дополнительной подачи воздуха; 16 — регулятор управляющего давления.
