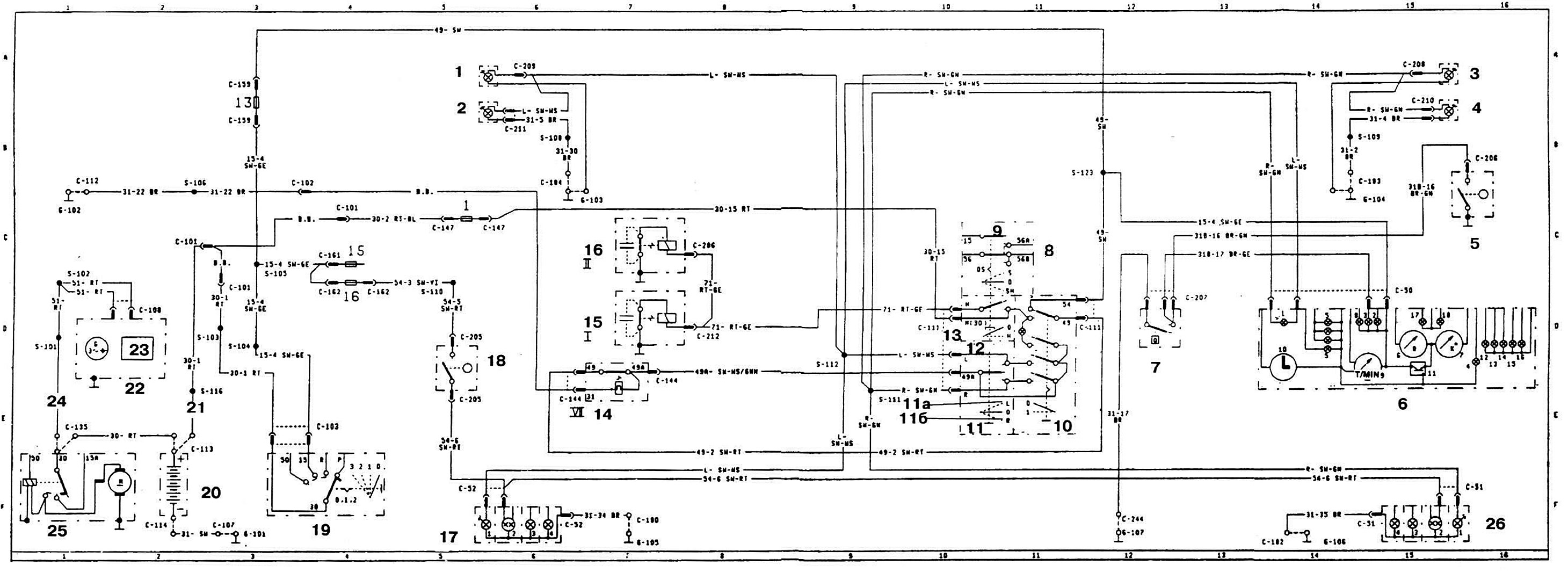

Схема соединений указателей поворотов автомобилей Ford «Escort» выпуска 1983 — 1985 гг.

1 — левый боковой указатель поворота; 2 — левый передний указатель поворота; 3 — правый боковой указатель поворота; 4 — правый передний указатель поворота; 5 — выключатель стояночного тормоза; 6 — комбинация приборов; 7 — датчик уровня тормозной жидкости; 8 — подрулевой переключатель; 9 — переключатель дальнего/ближнего света; 10 — указатели поворотов в режиме аварийной сигнализации; 11 — указатели поворотов в режиме указания поворотов; 11а — лев.; 11б — прав.; 12 — световая сигнализация; 13 — звуковой сигнал; 14 — реле-прерыватель указателей поворотов; 15 — звуковой сигнал I; 16 — звуковой сигнал II; 17 — левый задний фонарь; 18 — выключатель стоп-сигнала; 19 — выключатель зажигания с противоугонным устройством; 20 — аккумуляторная батарея 12 В; 21 и 24 — плавкое соединение; 22 — генератор; 23 — регулятор напряжения; 25 — стартер.
