Схема подключения приборов «Escort» 1980—1982

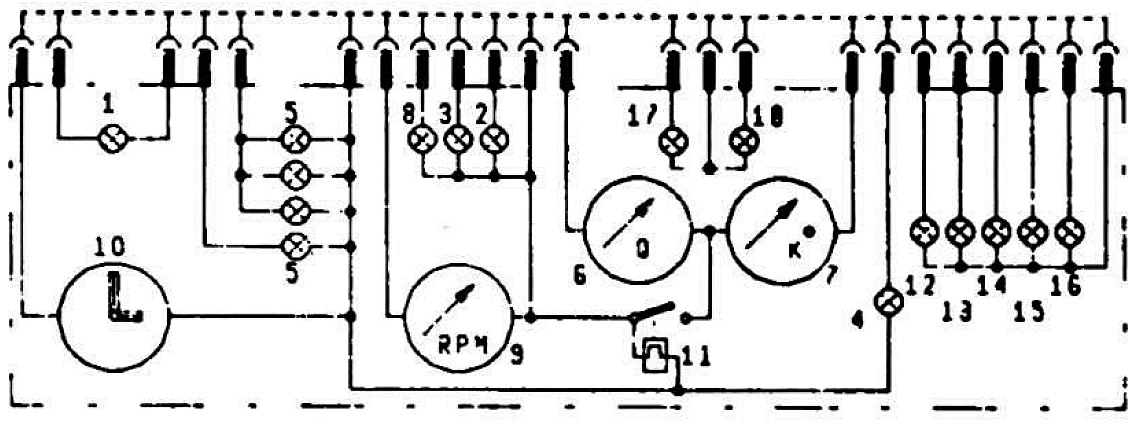

Схема подключения комбинации приборов автомобилей Ford «Escort» выпуска 1980 — 1982 гг.

1 — контрольная лампа указателей поворотов; 2 — контрольная лампа зарядки аккумуляторной батареи; 3 — контрольная лампа неисправности тормозной системы и включения стояночного тормоза; 4 — контрольная лампа дальнего света; 5 — лампа подсветки приборов; 6 — указатель уровня топлива; 7 — указатель температуры охлаждающей жидкости; 8 — контрольная лампа аварийного давления масла; 9 — тахометр; 10 — часы; 11 — регулятор яркости подсветки; 12 — контрольная лампа остатка топлива; 13 — контрольная лампа уровня охлаждающей жидкости; 14 — контрольная лампа уровня масла; 15 — контрольная лампа уровня жидкости для омыва стекол; 16 — контрольная лампа износа тормозных накладок; 17 — контрольная лампа экономвтра (красного цвета); 18 — контрольная лампа эконометра (желтого цвета).
