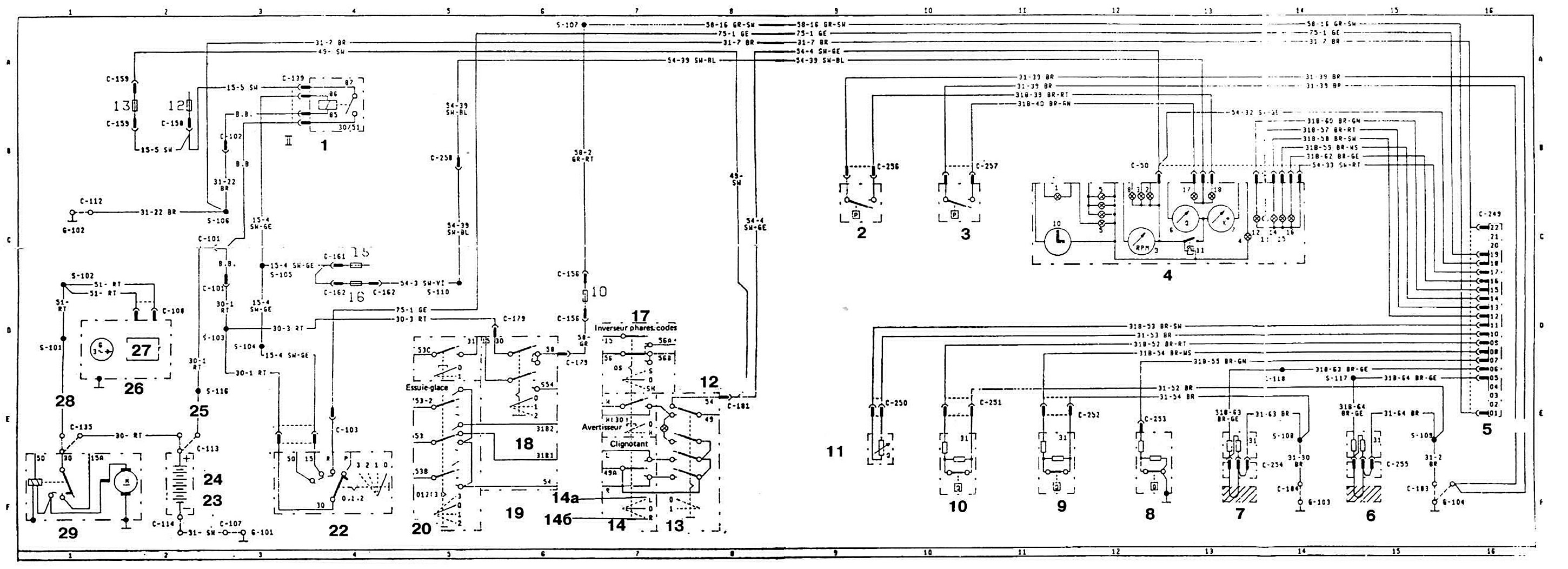

Схема подключения контрольных ламп автомобилей Ford «Escort» выпуска 1980 — 1982 гг.

1 — реле зажигания; 2 — выключатель контрольной лампы эконометра (желтой); 3 — выключатель контрольной лампы эконометра (красной); 4 — комбинация приборов; 5 — соединительная колодка; 6 — контрольная лампа износа тормозных накладок правой стороны; 7 — контрольная лампа износа тормозных накладок левой стороны; 8 — контрольная лампа остатка топлива; 9 — контрольная лампа уровня жидкости для омыва стекол; 10 — контрольная лампа уровня охлаждающей жидкости; 11 — контрольная лампа уровня масла; 12 — подрулевой переключатель; 13 — указатели поворотов в режиме аварийной сигнализации; 14 — указатели поворотов в режиме указания поворотов; 14а — лев.; 146 — пр.; 15 — указатели поворотов; 16 — звуковой сигнал; 17 — переключатель дальнего/ближнего света; 18- освещение; 19 — переключатель освещения и стеклоочистителя; 20 к 21 — стеклоочиститель; 22 — выключатель зажигания с противоугонным устройством; 23 — аккумуляторная батарея; 24 — 12 В; 25 и 28 — плавкое соединение; 26 — генератор; 27 — регулятор напряжения; 29 — стартер.
