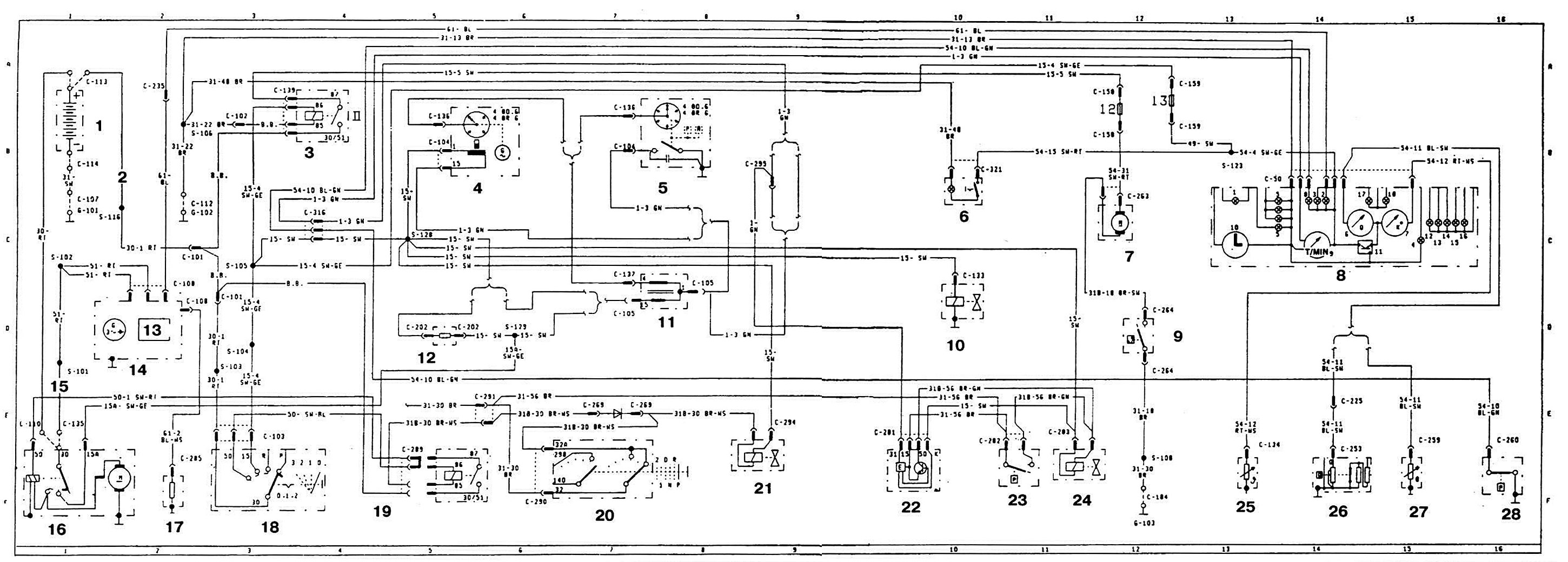

Схема соединений систем зарядки, пуска и работы двигателя автомобилей Ford «Escort» выпуска 1983 — 1985 гг.

1 — аккумуляторная батарея 12 В; 2 — плавкое соединение; 3 — реле зажигания; 4 — датчик-распределитель; 5 — распределитель зажигания; 6 — контрольная лампа пускового устройства; 7 — электродвигатель вентилятора системы охлаждения; 8 — комбинация приборов; 9 — выключатель вентилятора системы охлаждения; 10 — электромагнитный запорный клапан; 11 — катушка зажигания; 12 — дополнительный резистор катушки зажигания; 13 — регулятор напряжения; 14 — генератор; 15 — плавкое соединение; 16 — стартер; 17 — пусковое устройство; 18 — выключатель зажигания с противоугонным устройством; 19 — реле блокировки стартера автомобилей с автоматической кп; 20 — выключатель блокировки стартера; 21 — клапан дополнительной подачи воздуха; 22 — блок управления системы рециркуляции отработавших газов; 23 — вакуумный выключатель; 24 — клапан рециркуляции отработавших газов; 25 — датчик температуры охлаждающей жидкости; 26 и 27 — датчик уровня топлива; 28 — датчик давления масла.
