Разборка рулевого механизма автомобилей выпуска до мая 1983 г
Шасси. Рулевое управление. Форд Эскорт 3

Главная > Escort > Эскорт 3 > Шасси > Рулевое управление > Разборка рулевого механизма автомобилей выпуска до мая 1983 г
            0


Снять защитные чехлы и слить смазку из картера механизма Зажать рулевой механизм в тисках с накладками из мягкого металла Сверлом Г34.9 мм высверлить штифты осевых шарниров рулевых тяг (рис. 5.2).

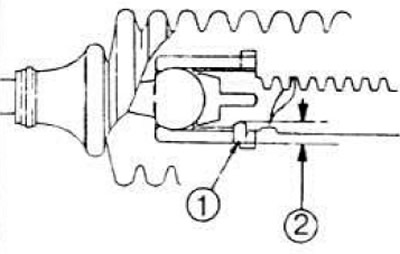

Рис. 5.2. Высверливание штифтов из корпуса осевого шарнира.
1 — отверстие под штифт; 2 — глубина сверления.


ПРИМЕЧАНИЕ: Перед сверлением обязательно накернить. чтобы не повредить детали. Сверлить на глубину не более 9,5 мм.

Отвернуть корпусы осевых шарниров и контргайки. Снять корпусы шарниров, рулевые тяги и подпятники шарниров с помощью специальных ключей 13.003-01 и 13 003-02. Отвернуть пробку упора рейки снять прокладку, регулировочные шайбы и упор. Снять крышку подшипника приводной шестерни, прокладку и сальник. Извлечь шестерню с валом и подшипником.

ПРИМЕЧАНИЕ: В запасные части приводная шестерня поставляется в комплекте с подшипником.
