Особенности передней подвески «Escort RS 1600 i»
Шасси. Передняя подвеска. Форд Эскорт 3

Главная > Escort > Эскорт 3 > Шасси > Передняя подвеска > Особенности передней подвески «Escort RS 1600 i»
            0


Растяжки и стабилизатор поперечной устойчивости крепятся к алюминиевой поперечине. Усиленная штанга стабилизатора диаметром 25,5 мм крепится к поперечине и к растяжкам (рис. 4.3.).

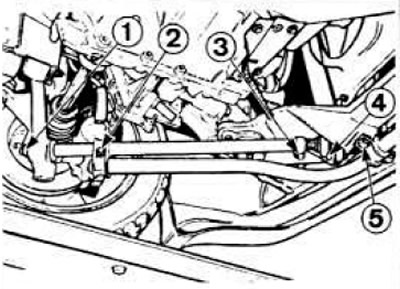

Рис. 4.3. Растяжка передней подвески.
1 — гайка крепления растяжки; 2 — скоба крепления штанги стабилизатора; 3 — скоба крепления растяжки; 4 — крепление шарнира растяжки; 5 — кронштейн крепления штанги стабилизатора.


Элементы подвески также усилены, и нижняя опорная чашка пружины, а вместе с ней и весь автомобиль опустились на 23 мм. Амортизаторы регулируемые. Метка пружин — желто-серо-зеленая.

С начала 1983 г. на автомобилях «Escort» с двигателями GLA, GMA и GPA втулки и резино-металлические шарниры растяжек изменены.

С мая 1983 г. резино-металлические шарниры на автомобилях «Escort» стали более упругими В случае замены шарниров устанавливать только новые с обеих сторон автомобиля. Кроме этого, изменено верхнее крепление телескопической стойки (рис. 4.4), а точки крепления располагаются с внутренней стороны.

Рис. 4.4. Верхняя опора телескопической стойки.
А — до мая 1983 г.; Б — с мая 1983 г.


Изменены также поворотные кулаки, рычаг цапфы удлинен на 7,3 мм, а значит, уменьшается усилие, прикладываемое к рулевому колесу. Поворотные кулаки старого и нового образца не взаимозаменямы. На автомобилях «Escort»» с двигателями GLA, GMA и GPA растяжки заменены системой установки органов подвески в продольном направлении с помощью штанги стабилизатора. как у других моделей автомобилей «Escort».
